A válvula industrial está presente em praticamente todos os sistemas que transportam líquidos, gases, vapores ou fluidos de processo. Embora sejam componentes comuns em instalações industriais, muitas pessoas ainda têm dúvidas sobre como funciona uma válvula industrial e qual é sua importância para a operação.

Na prática, esses dispositivos são responsáveis por controlar o fluxo dentro de tubulações e equipamentos, permitindo abrir, fechar, regular, direcionar ou proteger sistemas inteiros. Sem as válvulas, seria impossível garantir segurança, eficiência operacional e controle adequado dos processos industriais.

Além disso, a escolha do modelo correto influencia diretamente a produtividade, a vida útil dos equipamentos e os custos de manutenção da planta.

Neste artigo, você entenderá como funciona uma válvula industrial, quais são seus principais componentes, os diferentes tipos de acionamento e como cada modelo atua no controle dos fluidos industriais.

O que é uma válvula industrial?

Uma válvula industrial é um dispositivo mecânico instalado em tubulações ou equipamentos com a finalidade de controlar a passagem de um fluido. Esse fluido pode ser:

• Água;
• Vapor;
• Ar comprimido;
• Óleo;
• Produtos químicos;
• Gases industriais;
• Polpas minerais;
• Efluentes;
• Fluidos alimentícios.

Dependendo da aplicação, a válvula pode desempenhar diferentes funções, como:

• Interromper o fluxo;
• Liberar a passagem do fluido;
• Regular vazão;
• Controlar pressão;
• Impedir refluxo;
• Proteger equipamentos.

Por isso, as válvulas são consideradas componentes estratégicos em praticamente todos os segmentos industriais.

Qual é o princípio de funcionamento de uma válvula industrial?

O funcionamento de uma válvula industrial baseia-se no controle da área de passagem disponível para o fluido. Dentro da válvula existe um elemento móvel responsável por alterar essa passagem. Quando esse elemento é movimentado, ele pode:

• Abrir totalmente a linha;
• Fechar completamente o fluxo;
• Reduzir a passagem;
• Direcionar o fluido para outro caminho.

Quanto maior a abertura disponível, maior será a vazão do fluido. Quanto menor a abertura, menor será a quantidade de fluido que consegue atravessar a válvula.

Embora esse conceito seja simples, os mecanismos internos variam significativamente de acordo com o tipo de válvula.

Quais são os principais componentes de uma válvula industrial?

Independentemente do modelo, a maioria das válvulas industriais possui alguns componentes básicos.

Corpo da válvula

O corpo é a estrutura principal da válvula. É por onde o fluido circula e onde estão instalados os demais componentes internos. Os materiais mais comuns são:

• Ferro fundido;
• Ferro nodular;
• Aço carbono;
• Aço inoxidável;
• Bronze;
• Ligas especiais.

A escolha depende das condições de operação e do tipo de fluido.

Elemento de fechamento

É o componente responsável por controlar efetivamente a passagem do fluido. Dependendo do modelo, esse elemento pode ser:

• Gaveta;
• Disco;
• Esfera;
• Obturador;
• Pistão;
• Diafragma;
• Portinhola.

Cada tecnologia apresenta características específicas de desempenho.

Haste

A haste transmite o movimento do acionamento até o mecanismo interno. Ela conecta o volante, alavanca ou atuador ao elemento de fechamento.

Sistema de vedação

A vedação impede vazamentos internos ou externos. Os materiais utilizados variam conforme a aplicação. Entre os mais comuns estão:

• PTFE;
• EPDM;
• NBR;
• Viton;
• Metal-metal.

Sistema de acionamento

É o mecanismo utilizado para abrir, fechar ou controlar a válvula. Pode ser manual ou automatizado.

Como uma válvula controla o fluxo?

O controle do fluxo ocorre por meio da movimentação do elemento interno da válvula. Quando o operador ou sistema automatizado aciona a válvula, esse elemento modifica a área disponível para passagem do fluido. O comportamento varia conforme a finalidade da válvula.

Controle liga/desliga

Algumas válvulas operam apenas em duas posições:

• Totalmente aberta;
• Totalmente fechada.

É o caso das válvulas gaveta e esfera em muitas aplicações.

Controle gradual

Outras válvulas permitem controlar a vazão de forma progressiva. Nesse caso, a abertura pode ser ajustada conforme a necessidade do processo. É o que ocorre com válvulas globo e determinadas válvulas borboleta.

Controle automático

Em sistemas automatizados, sensores e controladores enviam sinais para atuadores que ajustam a posição da válvula automaticamente. Isso permite manter parâmetros de processo dentro dos limites desejados.

Como funcionam os principais tipos de válvulas industriais?

Cada tipo de válvula possui um mecanismo específico.

Como funciona a válvula gaveta?

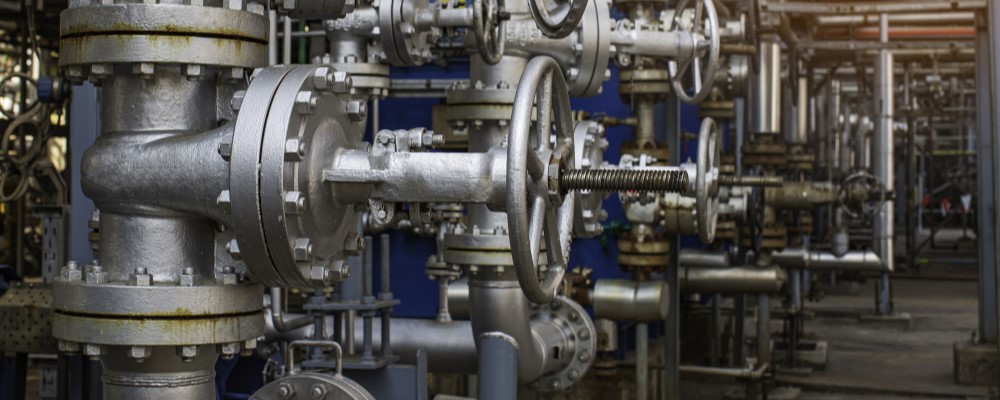

A válvula gaveta utiliza uma peça interna chamada gaveta. Quando o volante é acionado, a gaveta sobe ou desce.

• Gaveta levantada: fluxo liberado;
• Gaveta abaixada: fluxo bloqueado.

É indicada principalmente para bloqueio total.

Como funciona a válvula globo?

A válvula globo utiliza um obturador que se aproxima ou se afasta de um assento interno. Esse movimento permite controlar a quantidade de fluido que atravessa a válvula. Por isso, é muito utilizada para regulagem de vazão.

Como funciona a válvula esfera?

A válvula esfera utiliza uma esfera perfurada. Quando o furo da esfera está alinhado à tubulação, o fluxo passa livremente. Ao girar 90 graus, a esfera bloqueia a passagem. Seu principal diferencial é a rapidez de operação.

Como funciona a válvula borboleta?

A válvula borboleta utiliza um disco central que gira dentro da tubulação. O disco pode assumir diferentes posições para controlar ou bloquear o fluxo. É amplamente utilizada em tubulações de grande diâmetro.

Como funciona a válvula retenção?

A válvula retenção opera automaticamente. Quando o fluido segue no sentido correto, ela se abre. Se ocorrer tentativa de retorno do fluxo, o mecanismo interno fecha automaticamente. Sua principal função é impedir refluxos.

Como funciona a válvula solenoide?

A válvula solenoide utiliza uma bobina elétrica para gerar um campo magnético. Esse campo movimenta um núcleo interno que abre ou fecha a passagem do fluido. É amplamente utilizada em sistemas automatizados.

Quais são os tipos de acionamento das válvulas industriais?

O acionamento influencia diretamente a forma de operação da válvula.

Acionamento manual

É realizado por:

• Volante;
• Alavanca;
• Redutor mecânico.

É a solução mais simples e econômica.

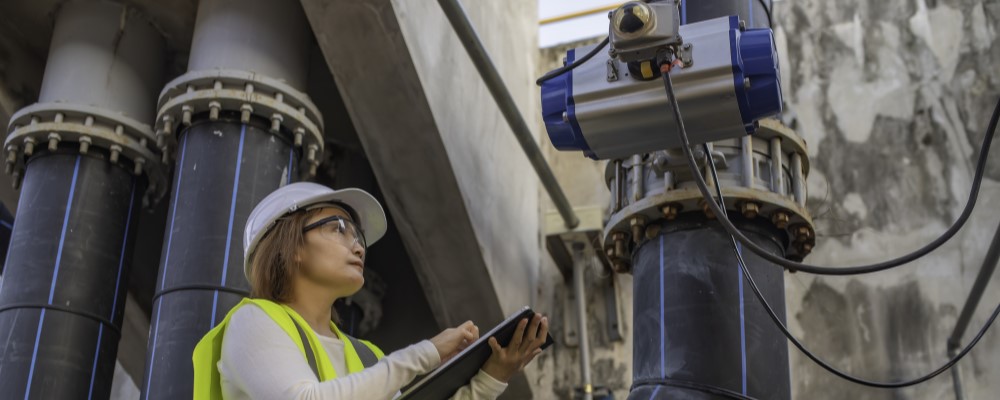

Acionamento pneumático

Utiliza ar comprimido para movimentar a válvula. É muito utilizado em automação industrial. Entre as vantagens estão:

• Alta velocidade;
• Segurança em áreas classificadas;
• Baixa manutenção.

Acionamento elétrico

Utiliza motores elétricos para controlar a posição da válvula. Permite integração com sistemas supervisórios e controle remoto.

Acionamento hidráulico

Utiliza pressão hidráulica para movimentação. É aplicado principalmente em válvulas de grande porte ou aplicações severas.

Onde as válvulas industriais são utilizadas?

As válvulas estão presentes em praticamente todos os segmentos industriais.

Mineração: Controlam água, rejeitos e polpas minerais.

Siderurgia: Atuam em sistemas de vapor, gases e fluidos de processo.

Petróleo e gás: São essenciais em refinarias, plataformas e dutos.

Saneamento: Controlam água tratada, esgoto e efluentes.

Papel e celulose: Atuam em sistemas químicos, hidráulicos e térmicos.

Indústria química: Controlam fluidos corrosivos e processos críticos.

Alimentos e bebidas: Garantem controle sanitário e segurança operacional.

Por que a escolha da válvula correta é tão importante?

Cada aplicação exige características específicas de operação. Uma válvula inadequada pode causar:

• Vazamentos;
• Desgaste prematuro;
• Perda de eficiência;
• Aumento dos custos de manutenção;
• Falhas operacionais;
• Riscos de segurança.

Por isso, é necessário considerar:

• Tipo de fluido;
• Pressão;
• Temperatura;
• Vazão;
• Frequência de operação;
• Requisitos normativos.

Benefícios das válvulas industriais para os processos produtivos

Quando corretamente especificadas, as válvulas proporcionam diversas vantagens.

Segurança operacional: Protegem equipamentos e pessoas.

Controle eficiente dos processos: Permitem ajustar parâmetros operacionais com precisão.

Maior confiabilidade: Reduzem falhas e interrupções não programadas.

Redução de custos: Diminuem perdas e gastos com manutenção.

Maior vida útil dos equipamentos: Protegem bombas, tubulações e sistemas industriais.

Avalie o funcionamento e especificação de cada válvula

Entender como funciona uma válvula industrial é fundamental para compreender a importância desse componente nos processos produtivos. Independentemente do segmento industrial, as válvulas são responsáveis por controlar, direcionar, bloquear ou proteger o fluxo de fluidos dentro dos sistemas.

Além disso, cada tipo de válvula possui características específicas que influenciam diretamente o desempenho operacional, a segurança e a eficiência do processo. Por isso, a correta especificação e a escolha de equipamentos de qualidade são fatores essenciais para garantir o sucesso de qualquer instalação industrial.
