A curva de aço carbono é um dos componentes mais utilizados na montagem de tubulações industriais. Sua principal função é alterar a direção da linha, permitindo que o sistema contorne estruturas, conecte equipamentos instalados em diferentes posições e seja adaptado ao espaço disponível na planta.

Embora pareça um componente relativamente simples, a curva influencia diretamente o comportamento do escoamento, a perda de carga, a distribuição de esforços e a confiabilidade da tubulação. Por isso, sua escolha não deve considerar apenas o diâmetro nominal.

Ângulo, raio, espessura de parede, material, processo de fabricação, pressão, temperatura e tipo de fluido são fatores que precisam ser analisados em conjunto.

Uma curva inadequada pode causar turbulência excessiva, desgaste localizado, problemas de soldagem, perda de eficiência hidráulica e falhas prematuras. Por outro lado, quando corretamente especificada, contribui para uma instalação mais segura, eficiente e durável.

Neste artigo, você entenderá o que é uma curva de aço carbono, quais são os principais modelos, onde esse componente é utilizado e o que avaliar antes da compra.

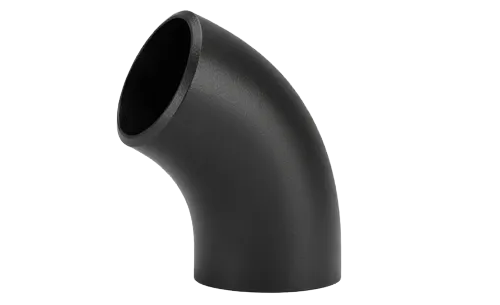

O que é uma curva de aço carbono?

A curva de aço carbono é uma conexão empregada para mudar a direção de uma tubulação sem interromper a continuidade do sistema.

Ela é normalmente instalada por solda de topo, criando uma ligação permanente entre os tubos e o componente. Dessa forma, a curva passa a integrar a própria linha, acompanhando as condições de pressão e temperatura do processo. O aço carbono é muito utilizado nesse tipo de conexão devido a características como:

• Boa resistência mecânica;
• Ampla disponibilidade;
• Facilidade de soldagem, conforme a especificação;
• Variedade de dimensões e espessuras;
• Boa relação entre custo e desempenho;
• Aplicação em diferentes sistemas industriais.

No entanto, o material não é indicado automaticamente para qualquer processo. A compatibilidade com o fluido, a temperatura, o ambiente externo e as condições de corrosão precisa ser verificada.



Para que serve uma curva de aço carbono?

A função mais evidente da curva é alterar o sentido da tubulação. Entretanto, sua aplicação também está relacionada à organização, à montagem e ao desempenho do sistema. Ela pode ser utilizada para:

• Contornar estruturas e equipamentos;
• Conectar linhas em níveis diferentes;
• Direcionar o fluido para bombas, válvulas e reservatórios;
• Adaptar a tubulação ao layout da planta;
• Realizar retornos de linha;
• Reduzir a necessidade de conexões improvisadas;
• Facilitar a montagem de redes industriais.

Além disso, o raio da curva pode ajudar a reduzir mudanças bruscas no escoamento, especialmente quando comparado a soluções com geometria mais fechada. Por isso, a seleção deve considerar não apenas o espaço disponível, mas também o comportamento hidráulico esperado.

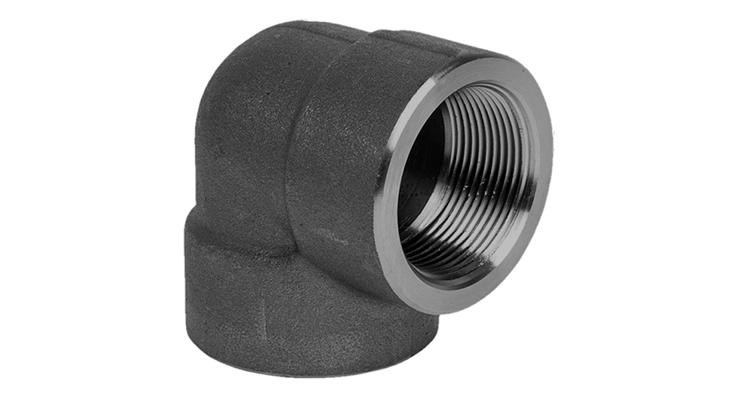

Curva e cotovelo de aço carbono são a mesma coisa?

No mercado, os termos curva e cotovelo são frequentemente utilizados como sinônimos. Entretanto, dependendo do projeto, do fabricante ou do padrão adotado, pode existir uma diferenciação.

De modo geral, o cotovelo costuma ser associado a uma conexão padronizada com raio definido e construção mais compacta. Já o termo curva pode ser utilizado para componentes com raios maiores, peças fabricadas sob medida ou trechos curvados por processos específicos.

Na prática, antes de comprar, é importante confirmar:

• O ângulo da peça;
• O raio de curvatura;
• As dimensões de centro a extremidade;
• A norma de fabricação;
• O processo construtivo;
• A espessura da parede.

A denominação comercial, isoladamente, não é suficiente para garantir que o componente seja compatível com o projeto.

Principais tipos de curva de aço carbono

As curvas podem ser classificadas pelo ângulo, raio, processo de fabricação e forma de conexão.

Curva de aço carbono 45 graus

A curva de 45° promove uma mudança de direção mais suave do que o modelo de 90°. Ela é utilizada quando o layout permite uma transição gradual ou quando duas curvas são combinadas para criar um desvio específico.

Entre suas aplicações estão:

• Desvios de tubulação;
• Ajustes de alinhamento;
• Conexões com equipamentos;
• Sistemas que buscam reduzir mudanças bruscas no fluxo.

Em algumas instalações, utilizar duas curvas de 45° pode proporcionar um escoamento mais suave do que uma única mudança fechada de direção. No entanto, essa escolha também aumenta o número de soldas e o espaço ocupado. Portanto, a decisão deve considerar o projeto como um todo.

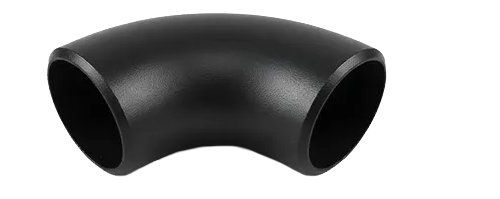

Curva de aço carbono 90 graus

A curva de 90° é uma das mais utilizadas em tubulações industriais. Ela permite uma mudança perpendicular na direção da linha e pode ser encontrada em diferentes raios e espessuras.

É comum em:

• Sistemas de bombeamento;
• Redes de água industrial;
• Linhas de vapor;
• Tubulações de óleo;
• Sistemas de ar comprimido;
• Instalações de processos químicos;
• Redes de utilidades.

Apesar da versatilidade, sua posição deve ser planejada com cuidado. Quando instalada muito próxima à sucção de uma bomba, por exemplo, a alteração no perfil do escoamento pode prejudicar a alimentação do equipamento.

Curva de aço carbono 180 graus

Também conhecida como curva de retorno, a curva de 180° inverte completamente a direção da tubulação.

Esse modelo é empregado em:

• Serpentinas;
• Trocadores de calor;
• Sistemas térmicos;
• Arranjos compactos;
• Retornos de processo;
• Equipamentos industriais.

A distância entre as extremidades, o raio e o espaço disponível são aspectos importantes durante a especificação.

Curva de raio longo

Na curva de raio longo, o raio de curvatura é maior, proporcionando uma mudança mais gradual na direção do fluxo.

Esse modelo tende a gerar menor resistência ao escoamento quando comparado a uma geometria mais fechada, embora o desempenho real dependa da velocidade, do fluido, do diâmetro e do restante da instalação. Entre suas vantagens estão:

• Mudança de direção mais suave;
• Menor turbulência em muitas aplicações;
• Menor tendência de desgaste localizado;
• Melhor comportamento em linhas com velocidades elevadas;
• Uso frequente em processos industriais.

Por outro lado, exige mais espaço para instalação.

Curva de raio curto

A curva de raio curto possui uma geometria mais compacta. É utilizada quando o espaço disponível é limitado ou quando o layout não permite uma conexão de raio maior.

Entre suas características estão:

• Menor espaço de montagem;
• Mudança de direção mais fechada;
• Instalação em arranjos compactos;
• Maior resistência localizada ao escoamento em comparação com curvas mais suaves.

Por isso, deve ser aplicada com cautela em linhas que transportam fluidos abrasivos, materiais com sólidos em suspensão ou fluidos em alta velocidade.

Curva de aço carbono com e sem costura

Outra classificação importante está relacionada ao processo de fabricação.

Curva de aço carbono sem costura

A curva sem costura é produzida a partir de matéria-prima tubular sem solda longitudinal. Ela é muito utilizada em sistemas pressurizados e aplicações que exigem maior controle sobre a integridade do componente.

Entretanto, isso não significa que seja automaticamente adequada para qualquer serviço. O material, a espessura, os ensaios e a conformidade dimensional também precisam ser verificados.

Curva de aço carbono com costura

A curva com costura é fabricada a partir de material soldado. Quando produzida conforme os requisitos técnicos aplicáveis, pode atender diferentes projetos industriais com segurança e eficiência.

A escolha entre produtos com e sem costura deve seguir:

• A especificação do projeto;
• A norma aplicável;
• A pressão e a temperatura;
• O diâmetro;
• O tipo de fluido;
• As exigências de inspeção.

Não se deve concluir que uma opção é sempre superior à outra sem avaliar o contexto da instalação.

O que significa o Schedule da curva de aço carbono?

O Schedule, frequentemente abreviado como SCH, está relacionado à espessura nominal da parede da tubulação e das conexões. Entre as designações encontradas no mercado estão:

• Schedule 10;
• Schedule 20;
• Schedule 40;
• Schedule 80;
• Schedule 160;
• STD;
• XS;
• XXS.

É importante destacar que o mesmo Schedule não representa uma espessura fixa para todos os diâmetros. A parede varia conforme o tamanho nominal da tubulação.

Para garantir uma soldagem adequada e a continuidade interna da linha, a curva precisa ser compatível com a espessura do tubo. Uma diferença significativa pode causar:

• Desalinhamento interno;
• Dificuldade de preparação da junta;
• Alteração da passagem;
• Concentração de tensões;
• Problemas durante a soldagem.

Caso as espessuras sejam diferentes, pode ser necessário realizar uma transição ou preparação específica, conforme o procedimento de montagem.

Qual material é utilizado na curva de aço carbono?

Uma referência comum para conexões de aço carbono destinadas a tubulações pressurizadas em temperaturas moderadas e elevadas é a especificação ASTM A234/A234M. Dentro dessa especificação, o grau WPB é amplamente encontrado no mercado para curvas, tês, reduções e outras conexões soldáveis.

No entanto, informar apenas “aço carbono” ou “WPB” pode não ser suficiente em aplicações críticas. Também podem ser necessários:

• Certificado de matéria-prima;
• Composição química;
• Propriedades mecânicas;
• Tratamento térmico;
• Identificação do lote;
• Ensaios específicos;
• Rastreabilidade;
• Controle dimensional.

Para serviços em baixa temperatura, alta resistência ou condições especiais, outras especificações podem ser necessárias.

Principais normas aplicáveis

A ASME B16.9 é uma das principais referências dimensionais para conexões de aço conformado soldadas de topo, incluindo curvas, tês, reduções e caps. Ela estabelece requisitos relacionados a:

• Dimensões;
• Tolerâncias;
• Marcações;
• Classes e avaliações aplicáveis;
• Ensaios;
• Características construtivas.

Para curvas de alta resistência destinadas a sistemas de transmissão e distribuição de óleo e gás, a MSS SP-75 pode ser aplicável, conforme o projeto.

Além disso, a especificação do material deve ser analisada separadamente. As normas dimensionais e de matéria-prima exercem funções diferentes e precisam ser avaliadas em conjunto. Portanto, antes de comprar, verifique qual edição e quais requisitos são exigidos pelo projeto.

Principais setores de aplicação da curva de aço carbono

A curva de aço carbono está presente em diferentes segmentos industriais.

Mineração

Na mineração, pode ser utilizada em:

• Redes de água industrial;
• Sistemas de bombeamento;
• Linhas auxiliares;
• Transporte de fluidos de processo;
• Tubulações de ar comprimido.

Em serviços abrasivos, o desgaste na região externa da mudança de direção deve ser monitorado, pois partículas transportadas pelo fluido podem atingir essa área com maior intensidade.

Siderurgia

Na siderurgia, as curvas integram sistemas de:

• Água de resfriamento;
• Gases industriais;
• Vapor;
• Ar comprimido;
• Óleo;
• Utilidades.

A temperatura e o ambiente de instalação precisam ser considerados na escolha do material e da proteção superficial.

Papel e celulose

Esse componente pode ser encontrado em linhas de:

• Água de processo;
• Vapor;
• Condensado;
• Produtos químicos compatíveis;
• Ar comprimido;
• Utilidades.

Em áreas sujeitas à umidade e a agentes químicos, a proteção externa e o plano de inspeção são importantes para controlar a corrosão.

Petróleo e gás

Curvas de aço carbono são utilizadas em refinarias, terminais, estações de processamento, dutos e sistemas auxiliares. Nesses ambientes, rastreabilidade, documentação e conformidade com o projeto são fatores essenciais.

Saneamento

Podem ser utilizadas em estações de bombeamento, tratamento de água, redes industriais e sistemas de utilidades. A proteção contra corrosão externa e interna deve ser definida de acordo com a qualidade da água e o ambiente.

Geração de energia

São empregadas em linhas de vapor, água, óleo, condensado e sistemas auxiliares de usinas. Nessas aplicações, pressão e temperatura influenciam diretamente a seleção da espessura e do material.

Como escolher uma curva de aço carbono?

A escolha deve considerar diversos dados técnicos.

Ângulo necessário: Defina se a mudança de direção será de 45°, 90°, 180° ou outro valor específico.

Raio de curvatura: Verifique o espaço disponível e o efeito da geometria sobre o escoamento.

Diâmetro nominal: A curva precisa ser compatível com o tubo e com os demais componentes da linha.

Espessura da parede: Confirme o Schedule ou a espessura real necessária para o projeto.

Pressão e temperatura: Esses parâmetros influenciam a seleção do material e da espessura.

Tipo de fluido: Avalie corrosividade, abrasividade, viscosidade, presença de sólidos e risco de incrustação.

Processo de fabricação: Confirme se o projeto exige curva com costura, sem costura, conformada ou produzida por outro método.

Norma e documentação: Verifique as normas dimensionais, a especificação da matéria-prima e os documentos exigidos.

Erros comuns na compra de curva de aço carbono

Alguns erros podem causar atrasos na montagem e problemas futuros.

Comprar apenas pelo diâmetro: Duas curvas com o mesmo diâmetro podem ter raios, paredes, materiais e dimensões diferentes.

Confundir diâmetro externo com diâmetro nominal: O tamanho nominal da tubulação não corresponde necessariamente à medida direta do componente.

Ignorar o Schedule: Uma curva com espessura incompatível pode dificultar a soldagem e alterar a continuidade da linha.

Não conferir o raio: A diferença entre raio longo e curto impacta o espaço de montagem e o comportamento do fluxo.

Escolher somente pelo menor preço: Produtos sem procedência podem apresentar desvios dimensionais, documentação insuficiente e material incompatível.

Desconsiderar a corrosão: O aço carbono pode necessitar de pintura, revestimento ou outra proteção, dependendo do fluido e do ambiente.

Benefícios de uma curva corretamente especificada

A escolha adequada proporciona vantagens para toda a instalação.

Melhor continuidade da tubulação: Dimensões e espessuras compatíveis facilitam a montagem e a execução da solda.

Menor resistência desnecessária ao fluxo: O raio correto contribui para um escoamento mais eficiente.

Maior segurança operacional: Material, parede e processo construtivo adequados reduzem o risco de falhas.

Menor desgaste: A geometria pode diminuir impactos e turbulências excessivas em determinadas aplicações.

Mais confiabilidade na manutenção: Produtos rastreáveis e padronizados facilitam reposições futuras e inspeções.

Como solicitar um orçamento de curva de aço carbono?

Para receber uma proposta correta, informe:

• Diâmetro nominal;
• Ângulo;
• Raio longo ou curto;
• Schedule ou espessura;
• Material e grau;
• Norma de fabricação;
• Com costura ou sem costura;
• Quantidade;
• Necessidade de certificado;
• Fluido de aplicação;
• Pressão e temperatura, quando possível.

Quanto mais completa for a especificação, menor será o risco de receber um produto incompatível com o projeto.

Especificações adequadas para escolha da curva de aço carbono

A curva de aço carbono é um componente fundamental para direcionar tubulações e conectar diferentes pontos de uma instalação industrial.

Entretanto, sua escolha exige uma análise que vai além do ângulo e do diâmetro. Raio, Schedule, material, processo de fabricação, pressão, temperatura e características do fluido influenciam diretamente o desempenho da conexão.

As curvas de 45°, 90° e 180°, assim como os modelos de raio longo e curto, atendem necessidades distintas. Por isso, a melhor solução é aquela compatível com o layout e com as condições reais do processo. Uma especificação adequada facilita a montagem, reduz perdas desnecessárias, melhora a confiabilidade da linha e contribui para a segurança operacional.
