As curvas de aço inox são conexões fundamentais em tubulações que transportam líquidos, gases, vapor, produtos químicos e fluidos de processo. Sua função é alterar a direção da linha, permitindo que a tubulação acompanhe o layout da instalação e se conecte corretamente a bombas, válvulas, tanques, filtros e outros equipamentos.

Além de direcionar o fluxo, essas conexões precisam manter a integridade do sistema diante das condições de pressão, temperatura e corrosividade da aplicação. Por isso, a escolha não deve considerar apenas o diâmetro e o ângulo da peça.

O tipo de aço inoxidável, o raio de curvatura, a espessura da parede, o processo de fabricação e a norma dimensional influenciam diretamente a segurança, a durabilidade e o desempenho da tubulação.

Quando uma curva é escolhida de maneira inadequada, podem surgir problemas como perda de carga excessiva, desgaste localizado, corrosão prematura, desalinhamento e dificuldade de soldagem. Por outro lado, uma especificação correta favorece um escoamento mais estável, facilita a montagem e reduz a necessidade de manutenção.

Neste artigo, você entenderá o que são curvas de aço inox, quais são os principais tipos, onde são utilizadas e quais critérios devem ser avaliados antes da compra.

O que são curvas de aço inox?

As curvas de aço inox são conexões empregadas para modificar a direção de uma tubulação. Elas normalmente são instaladas entre dois trechos de tubo por meio de solda de topo, embora existam configurações produzidas para outros sistemas de união.

O aço inoxidável é escolhido principalmente por sua resistência à corrosão e pela capacidade de manter boas propriedades mecânicas em diferentes condições de operação.

Dependendo da liga utilizada, as curvas podem atender aplicações com:

• Água industrial;
• Água tratada;
• Produtos químicos;
• Fluidos alimentícios;
• Vapor;
• Gases;
• Óleos;
• Soluções salinas;
• Efluentes;
• Fluidos de processos sanitários.

Apesar de sua resistência, nenhuma liga de aço inox é adequada para todos os ambientes. A seleção deve considerar a composição do fluido, a temperatura, a concentração química, a possibilidade de contaminação e as condições externas da instalação.

Para que servem as curvas de aço inox?

A principal função das curvas é alterar o sentido da tubulação sem interromper a continuidade do sistema. Elas são utilizadas para:

• Contornar paredes, estruturas e equipamentos;
• Mudar o nível da tubulação;
• Direcionar o fluxo até bombas e válvulas;
• Criar retornos de linha;
• Adaptar o sistema ao espaço disponível;
• Organizar redes de utilidades;
• Realizar conexões em equipamentos industriais;
• Evitar montagens improvisadas.

Além disso, a geometria da curva influencia o comportamento do fluido. Uma mudança de direção mais suave tende a provocar menos turbulência do que uma transição muito fechada.

Por esse motivo, o raio de curvatura precisa ser analisado em conjunto com a velocidade do fluido, o diâmetro da linha e a perda de carga admissível.

Curva e cotovelo de aço inox são a mesma coisa?

Os termos “curva” e “cotovelo” são frequentemente utilizados como sinônimos no mercado. No entanto, algumas empresas e projetos adotam diferenças entre essas denominações.

Em geral, o cotovelo costuma ser associado a uma conexão padronizada, com ângulo e raio definidos por norma. Já a curva pode ser utilizada para identificar peças com raios maiores, componentes fabricados sob medida ou tubos curvados por processos específicos.

Na prática, a denominação comercial não é suficiente para especificar o produto. Antes da compra, é necessário confirmar:

• Ângulo da conexão;
• Raio de curvatura;
• Dimensão entre o centro e a extremidade;
• Diâmetro nominal;
• Espessura da parede;
• Material;
• Norma dimensional;
• Processo de fabricação.

Duas peças identificadas apenas como “curva de aço inox 90 graus” podem apresentar dimensões, materiais e espessuras completamente diferentes.

Principais tipos de curvas de aço inox

As curvas são classificadas principalmente pelo ângulo, raio, material, espessura e processo construtivo.

Curva de aço inox 45 graus

A curva de 45° realiza uma mudança moderada na direção da tubulação. Ela é utilizada quando o sistema precisa de um desvio mais suave ou quando o layout não exige uma alteração perpendicular.

Suas aplicações incluem:

• Ajustes de alinhamento;
• Desvios de tubulações;
• Conexões entre equipamentos;
• Sistemas que exigem transições graduais;
• Montagens com menor mudança instantânea do fluxo.

Em alguns projetos, duas curvas de 45° podem substituir uma curva de 90°. Essa configuração pode suavizar a alteração do escoamento, mas também ocupa mais espaço e exige uma solda adicional.

Portanto, a escolha deve considerar tanto o comportamento hidráulico quanto as condições de montagem.

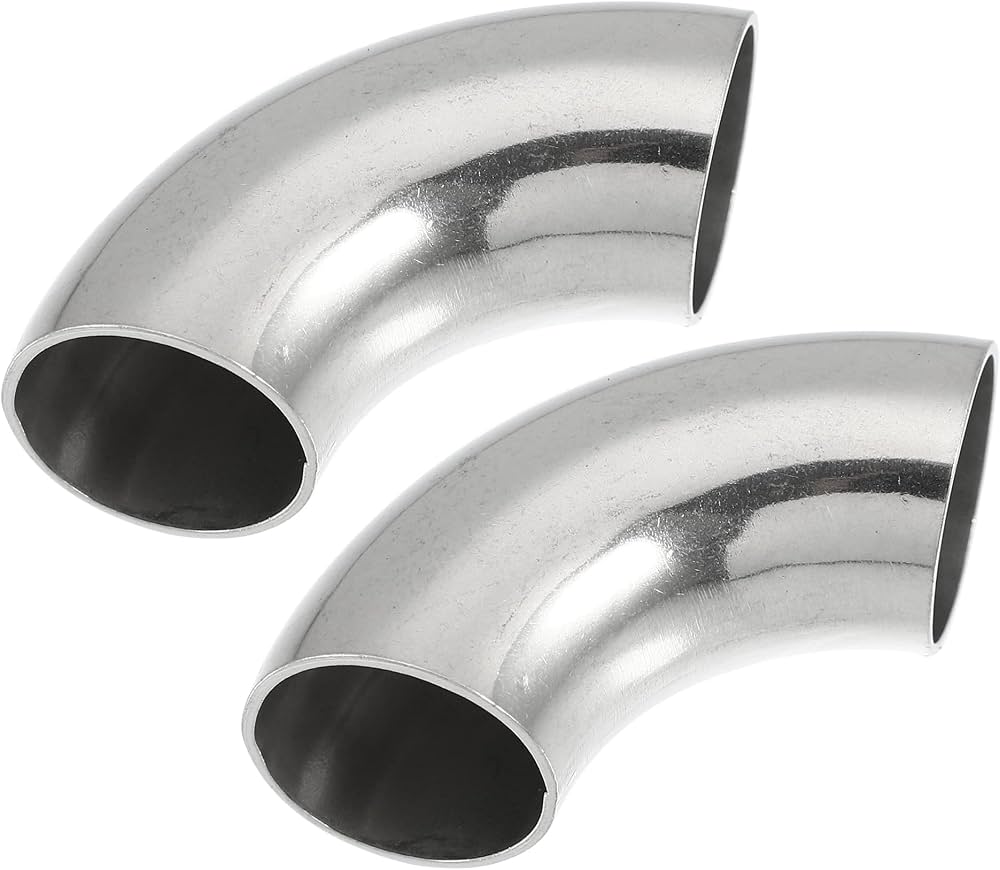

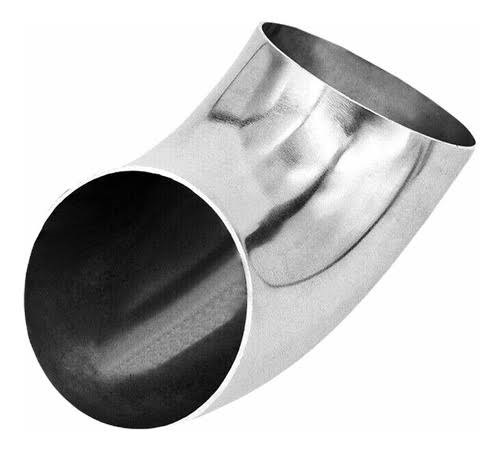

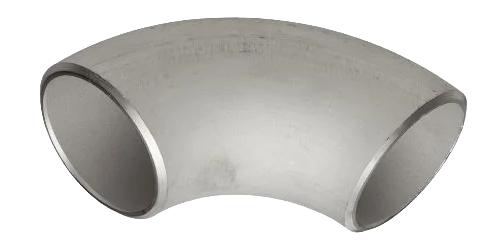

Curva de aço inox 90 graus

A curva de 90° é uma das conexões mais utilizadas em sistemas industriais. Ela permite que a tubulação mude de direção de forma perpendicular e está presente em praticamente todos os tipos de instalação.

É aplicada em:

• Linhas de água;
• Sistemas de vapor;
• Tubulações sanitárias;
• Redes de produtos químicos;
• Indústrias alimentícias;
• Sistemas de utilidades;
• Instalações farmacêuticas;
• Linhas de ar comprimido.

A posição da curva precisa ser planejada cuidadosamente, especialmente quando instalada próxima a bombas, instrumentos ou equipamentos sensíveis às condições do fluxo.

Curva de aço inox 180 graus

A curva de 180° também é conhecida como curva de retorno. Sua função é inverter completamente a direção da tubulação, criando uma configuração em formato de “U”.

Esse modelo é utilizado em:

• Serpentinas;
• Trocadores de calor;
• Sistemas de aquecimento e resfriamento;
• Arranjos compactos;
• Retornos de processo;
• Equipamentos industriais;
• Sistemas de circulação.

Nesse tipo de aplicação, o raio, a distância entre as extremidades e o espaço disponível precisam ser confirmados antes da fabricação ou aquisição.

Curva de raio longo

A curva de raio longo promove uma mudança mais gradual na direção do fluido. Em conexões padronizadas, o raio longo é geralmente associado a um raio equivalente a 1,5 vez o diâmetro nominal da tubulação.

Entre suas vantagens estão:

• Menor resistência localizada ao escoamento;
• Redução da turbulência em muitas aplicações;
• Menor tendência de desgaste localizado;
• Melhor comportamento em velocidades elevadas;
• Aplicação em linhas de processo e sistemas de bombeamento.

Entretanto, esse modelo exige mais espaço físico para instalação. Em áreas compactas, o raio longo pode interferir em estruturas, suportes e outros equipamentos. Por isso, o layout precisa ser verificado antes da compra.

Curva de raio curto

A curva de raio curto possui uma geometria mais compacta. Normalmente, seu raio é equivalente ao próprio diâmetro nominal da tubulação.

É utilizada quando a instalação possui espaço limitado ou quando o projeto exige uma mudança mais fechada de direção. Entre suas características estão:

• Montagem compacta;
• Menor espaço ocupado;
• Mudança de direção mais acentuada;
• Maior resistência localizada ao fluxo em comparação ao raio longo.

A curva de raio curto deve ser avaliada com cautela em sistemas com fluidos abrasivos, partículas sólidas, alta velocidade ou restrições rigorosas de perda de carga. Nessas condições, a região externa da curva pode sofrer desgaste mais intenso.

Curvas de aço inox com e sem costura

O processo de fabricação é outro ponto importante na especificação.

Curva de aço inox sem costura

A curva sem costura é produzida a partir de matéria-prima tubular que não possui solda longitudinal.

Esse tipo de conexão é frequentemente utilizado em sistemas pressurizados e aplicações que exigem maior controle sobre a continuidade do material.

No entanto, o fato de a peça ser sem costura não garante, sozinho, sua adequação. Também é necessário avaliar:

• Grau do aço inox;
• Espessura;
• Tratamento térmico;
• Dimensões;
• Acabamento;
• Certificação;
• Rastreabilidade.

Curva de aço inox com costura

A curva com costura é produzida a partir de material soldado. Quando fabricada de acordo com as normas aplicáveis e submetida aos controles adequados, pode atender diferentes sistemas industriais com segurança.

Esse tipo de construção é comum principalmente em diâmetros maiores, nos quais a fabricação sem costura pode ser mais limitada ou economicamente inviável.

A escolha entre curva com ou sem costura deve respeitar a especificação do projeto, e não apenas uma preferência genérica por determinado processo.

Curva de aço inox 304 ou 316: qual escolher?

Os aços inoxidáveis 304 e 316 estão entre os materiais mais utilizados na fabricação de curvas e conexões.

Embora sejam visualmente semelhantes, possuem diferenças importantes de resistência química.

Curva de aço inox 304

O aço inox 304 oferece boa resistência à corrosão em diversas aplicações industriais e sanitárias. Pode ser utilizado em:

• Água tratada;
• Alimentos e bebidas;
• Utilidades;
• Sistemas de limpeza;
• Ambientes internos;
• Fluidos de baixa agressividade química.

Além disso, apresenta boa capacidade de fabricação e soldagem quando os procedimentos corretos são utilizados.

Entretanto, sua resistência pode ser limitada em ambientes com elevada presença de cloretos ou produtos químicos mais agressivos.

Curva de aço inox 316

O aço inox 316 possui molibdênio em sua composição, o que aumenta a resistência à corrosão localizada, especialmente em determinados ambientes com cloretos.

É utilizado em:

• Indústria química;
• Ambientes marítimos;
• Processos farmacêuticos;
• Papel e celulose;
• Sistemas com produtos corrosivos;
• Aplicações sanitárias críticas;
• Instalações próximas ao litoral.

Apesar do desempenho superior em muitos ambientes corrosivos, o aço 316 também não é imune à corrosão. Concentração, temperatura, pH e condições de limpeza continuam sendo fatores determinantes.

Curvas de aço inox 304L e 316L

As versões 304L e 316L possuem menor teor de carbono. Essa característica ajuda a reduzir o risco de sensibilização e corrosão intergranular em determinadas condições de soldagem.

Por isso, são bastante utilizadas em tubulações soldadas e aplicações que exigem maior controle sobre o comportamento do material após a união.

A letra “L” vem de “low carbon”, ou baixo carbono. Entretanto, a escolha entre 304, 304L, 316 e 316L deve seguir as especificações do projeto e os requisitos do processo.

O que significa o Schedule da curva de aço inox?

O Schedule, representado pela sigla SCH, está relacionado à espessura nominal da parede da conexão e da tubulação. Entre as opções encontradas estão:

• Schedule 5S;
• Schedule 10S;
• Schedule 40S;
• Schedule 80S;
• Outras espessuras específicas.

Em tubulações de aço inoxidável, a letra “S” identifica séries dimensionais utilizadas para esse tipo de material.

É importante destacar que o mesmo Schedule não corresponde à mesma espessura em todos os diâmetros. A parede varia conforme o tamanho nominal da linha. A curva e o tubo precisam possuir espessuras compatíveis para garantir:

• Alinhamento adequado;
• Preparação correta da junta;
• Continuidade interna;
• Soldagem confiável;
• Resistência compatível com o projeto.

Uma diferença excessiva entre as paredes pode exigir preparação especial ou transição usinada.

Normas aplicáveis às curvas de aço inox

As curvas de aço inox soldadas de topo são frequentemente fabricadas de acordo com a ASME B16.9, que estabelece dimensões e tolerâncias para conexões industriais. Essa norma contempla diferentes tipos de componentes, incluindo:

• Curvas;
• Tês;
• Reduções;
• Caps;
• Retornos.

Já a especificação ASTM A403 é amplamente utilizada para conexões de aço inoxidável austenítico destinadas a sistemas de tubulação pressurizados. Entre as classes encontradas estão:

• WP304;
• WP304L;
• WP316;
• WP316L;
• Outras ligas austeníticas.

A norma dimensional e a norma de material exercem funções diferentes. Por isso, precisam ser informadas separadamente na especificação.

Em aplicações sanitárias, alimentícias ou farmacêuticas, também podem existir requisitos adicionais relacionados ao acabamento superficial, soldagem, limpeza e documentação.

Acabamento superficial das curvas de aço inox

O acabamento merece atenção especial, principalmente em aplicações sanitárias e ambientes corrosivos. As opções podem incluir:

• Acabamento industrial;
• Decapagem;
• Passivação;
• Polimento mecânico;
• Polimento sanitário;
• Acabamentos internos com rugosidade controlada.

Em processos alimentícios e farmacêuticos, superfícies mais lisas ajudam a reduzir o acúmulo de resíduos e facilitam a limpeza.

Além disso, após processos de fabricação ou soldagem, pode ser necessário remover contaminantes, óxidos e marcas de ferramentas que prejudiquem a resistência à corrosão.

O uso de ferramentas contaminadas com partículas de aço carbono também pode gerar pontos de oxidação superficial. Portanto, fabricação, armazenamento e manuseio precisam seguir cuidados adequados.

Principais setores de aplicação das curvas de aço inox

Indústria alimentícia e de bebidas: As curvas são utilizadas em linhas de:

• Leite;
• Cerveja;
• Sucos;
• Óleos alimentícios;
• Xaropes;
• Produtos de limpeza;
• Sistemas CIP.

Nessas aplicações, acabamento, facilidade de limpeza e compatibilidade sanitária são fundamentais.

Indústria química: São empregadas no transporte de produtos químicos, solventes e fluidos de processo.

O grau do aço inox precisa ser escolhido de acordo com a composição, concentração e temperatura do fluido.

Indústria farmacêutica: As curvas integram sistemas de água purificada, produtos de processo e linhas sanitárias.

Além do material, são importantes a rugosidade interna, a qualidade das soldas e a documentação.

Papel e celulose: Podem ser utilizadas em:

• Linhas químicas;
• Sistemas de branqueamento;
• Água industrial;
• Vapor;
• Utilidades;
• Tratamento de efluentes.

A resistência química deve ser analisada de acordo com cada etapa do processo.

Mineração: Curvas de aço inox podem ser aplicadas em linhas químicas, utilidades, sistemas de dosagem e ambientes com risco de corrosão.

Em fluidos abrasivos, entretanto, a resistência ao desgaste também precisa ser considerada.

Saneamento e tratamento de água: São utilizadas em sistemas que exigem maior resistência à corrosão, limpeza ou controle de contaminação.

Ambientes marítimos e litorâneos: O aço inox 316 ou 316L é frequentemente considerado em instalações expostas à atmosfera salina.

Ainda assim, o projeto deve avaliar o nível de exposição e a necessidade de limpeza periódica.

Como escolher curvas de aço inox?

A especificação deve reunir todas as informações necessárias para evitar incompatibilidades.

Defina o grau do material: Confirme se a aplicação exige aço inox 304, 304L, 316, 316L ou outra liga.

Informe o ângulo: Determine se a curva será de 45°, 90°, 180° ou outro ângulo especial.

Escolha o raio: Avalie se o projeto exige raio longo, raio curto ou uma peça fabricada sob medida.

Confirme o diâmetro nominal: A dimensão precisa ser compatível com os tubos e demais componentes da linha.

Verifique a espessura: Informe o Schedule ou a espessura real da parede.

Analise o fluido: Considere corrosividade, presença de cloretos, concentração, pH, temperatura e possibilidade de contaminação.

Avalie o acabamento: Em aplicações sanitárias, confirme o padrão de polimento e a rugosidade exigida.

Verifique documentação e rastreabilidade: Em projetos críticos, solicite certificados de material, identificação de lote e relatórios de inspeção.

Erros comuns na compra de curvas de aço inox

Escolher apenas pelo aspecto visual: Os aços inox 304 e 316 são visualmente semelhantes. A confirmação deve ser feita por meio de identificação, certificado ou ensaio adequado.

Ignorar o Schedule: Uma curva com parede incompatível pode causar desalinhamento e dificuldades na soldagem.

Não informar o raio: Raio longo e raio curto possuem dimensões e comportamentos hidráulicos diferentes.

Considerar que todo aço inox é imune à corrosão: Cada liga possui limitações. O ambiente e o fluido devem ser analisados.

Desconsiderar o acabamento: Em aplicações sanitárias, o acabamento interno é tão importante quanto a composição química do material.

Comprar sem rastreabilidade: A falta de documentação dificulta a comprovação do material e a reposição futura.

Misturar aço inox com ferramentas contaminadas: Partículas de aço carbono depositadas na superfície podem causar manchas e pontos de oxidação.

Benefícios das curvas de aço inox corretamente especificadas

Quando selecionadas de acordo com o processo, essas conexões oferecem importantes vantagens.

Resistência à corrosão: Contribuem para maior durabilidade em ambientes compatíveis com a liga escolhida.

Higiene e facilidade de limpeza: São adequadas para processos sanitários quando possuem acabamento e montagem corretos.

Boa resistência mecânica: Atendem diferentes condições de pressão e temperatura dentro dos limites do projeto.

Variedade de configurações: Podem ser fornecidas em diferentes ângulos, raios, diâmetros, ligas e espessuras.

Menor necessidade de substituição: A compatibilidade química adequada reduz falhas prematuras e intervenções corretivas.

Boa aparência e facilidade de conservação: O aço inox mantém acabamento limpo e uniforme quando utilizado e cuidado corretamente.

Como solicitar um orçamento de curvas de aço inox?

Para receber uma proposta tecnicamente correta, informe:

• Diâmetro nominal;
• Ângulo;
• Raio longo ou curto;
• Schedule ou espessura;
• Material;
• Norma;
• Com ou sem costura;
• Tipo de acabamento;
• Quantidade;
• Necessidade de certificado;
• Aplicação;
• Fluido;
• Pressão;
• Temperatura.

Esses dados ajudam o fornecedor a identificar o produto adequado e reduzem o risco de erros na entrega.

Especificações adequadas para escolha da curva de aço inox

As curvas de aço inox são componentes indispensáveis em tubulações que exigem resistência à corrosão, segurança, higiene e confiabilidade operacional.

Entretanto, a escolha correta envolve mais do que definir o ângulo e o diâmetro. Material, raio, Schedule, processo de fabricação, acabamento, fluido e condições de operação precisam ser avaliados em conjunto.

As curvas de aço inox 304, 304L, 316 e 316L atendem diferentes aplicações e não devem ser tratadas como equivalentes. Da mesma forma, os modelos de raio longo e curto apresentam impactos distintos sobre o espaço de instalação e o comportamento do fluxo.

Uma especificação completa facilita a montagem, melhora a durabilidade da tubulação e reduz o risco de corrosão, vazamentos e substituições prematuras.

Encontre curvas de aço inox para sua aplicação

Precisa de curvas de aço inox para um projeto, manutenção ou reposição industrial?

Conte com uma empresa especializada em válvulas, flanges, conexões e acessórios industriais. Nossa equipe pode auxiliar na definição do material, ângulo, raio, espessura e acabamento mais adequados para sua tubulação.

Entre em contato, envie os dados da aplicação e solicite um orçamento personalizado para sua necessidade!
