Montagem do Filtro Y Aço Carbono
Os filtro y aço carbono contêm duas partes que são fabricadas separadamente, e depois acopladas uma a outra, eles possuem uma carcaça , e dentro da carcaça vai um elemento filtrante, que é fabricado separadamente. A principal função é proteger tubulações contra partículas de sujeiras ou algum tipo de impureza
Outra utilização do filtro y aço carbono é ser instalado em bombas, válvulas de controle purgadores, medidores de vazão, entre outros reguladores evitando e reduzindo as chances de paradas, quebras ou manutenções das máquinas.
Para uma filtragem normal o elemento filtrante é fabricado a partir de chapa perfurada, havendo necessidade de uma filtragem muito fina é utilizada a malha tecida ou Mesh.
Para uma rápida manutenção em sistemas muito contaminados, pode ser instalada uma válvula de dreno ou descarga de fundo na tampa do filtro. Isto permite que o filtro descarte as impurezas durante o serviço e sob pressão.
Confecção do Elemento Filtrante
O Elemento Filtrante do filtro y aço carbono pode ser confeccionada em dois tipos de materiais, ambos em aço inox. Um deles é a malha / tela, para uma filtragem extremamente fina e a outra possibilidade é ser feito em chapa perfurada para uma filtragem normal. A diferença é que tela é um tecido metálico com fios trançados, dando assim, aberturas quadradas, e a chapa é perfurada em furos redondos ( podendo ser quadrados também ), mas a mais utilizada são furos redondos. Ambas as aberturas são medidas em milímetros. E são escolhidas a partir da necessidade e vazão de filtragem .
Os Filtros Y podem ser classificados em filtros permanentes e temporários.
Materiais:

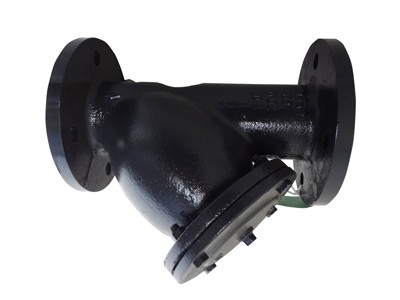

- Filtro Y Ferro Fundido ASTM A126 Gr.B;
- Filtro Y aço carbono Fundido ASTM A216 Gr. WCB, ASTM A216 Gr. WC6;

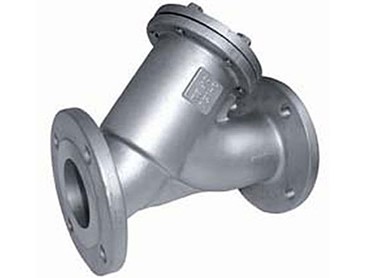

- Filtro Y Aço Inoxidável Fundido ASTM A351 CF8; ASTM A351 CF8M; ASTM A351 CF3 e ASTN A351 CF3M;

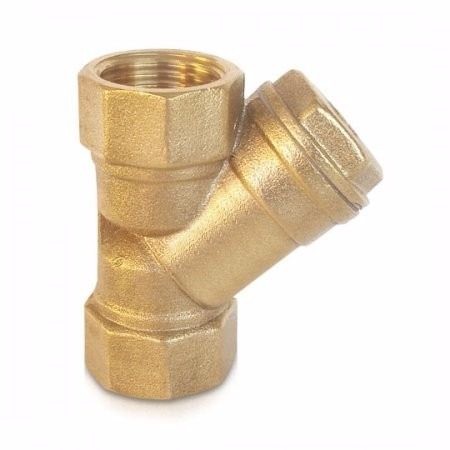

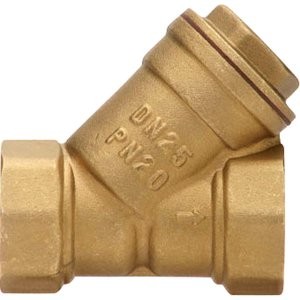

- Filtro Y Bronze Fundido ASTM B62;
- Filtro Y aço carbono Forjado ASTM A105;
- Filtro Y Aço Inoxidável Forjado ASTM A182;

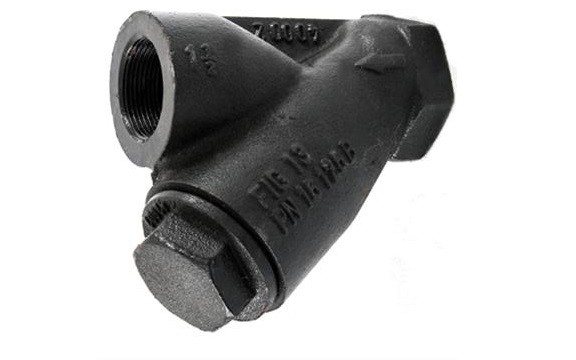

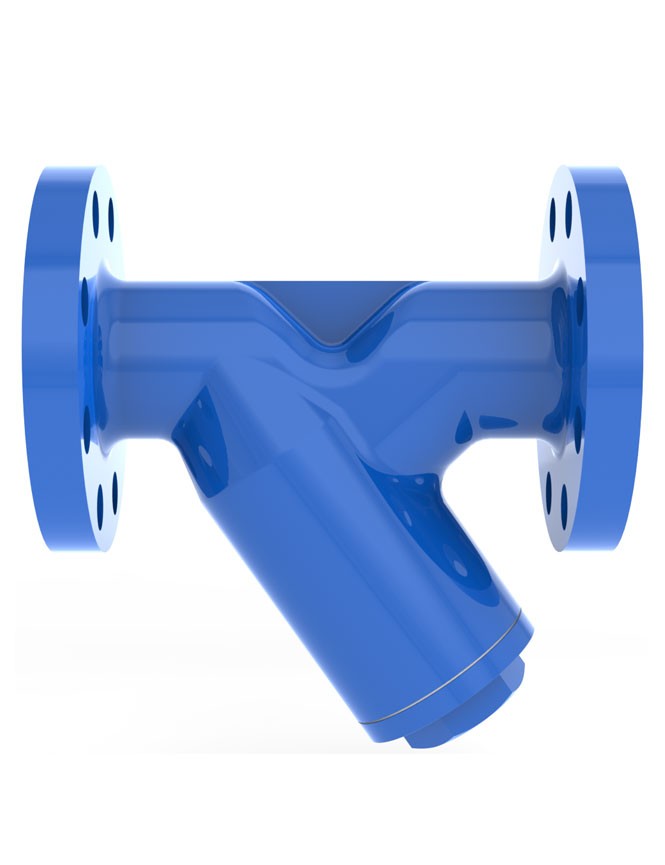

- Extremidades do Filtro Y aço carbono: Flangeadas (ASME ou DIN); roscadas (BSP e NPT); Encaixe para solda (Socket Welding);
Classes de pressão do filtro y aço carbono: 150 Libras; 300 Libras; 600 Libras; 800 Libras; 900 Libras; 1500 Libras / PN10; PN16 e PN40.
