Ligação flangeada, o que é
Uma Ligação flangeada compreende dois flanges aço inox ,uma junta de vedação e um jogo de parafusos e porcas. Mas podem ser pontos de vazamento por isso devem ser usadas no menor número possível .
Flanges são utilizado na junção de duas partes da tubulação, o que facilita a montagem e desmontagem da mesma sem que seja preciso desmontá-la, . O tipo de flanges aço inox são denominados integrais, ou seja fundidos ou forjados juntamente com os tubos, válvulas, bombas, compressores e outros equipamentos, ou denominados independentes, ou seja roscados,ou soldados.
Os flanges seguem as norma ANSI/ASME, a norma ANSI B16.5 para diâmetros de até 24 polegadas e a B 16.47 para diâmetros acima de 24 polegadas.
Flanges de mesmo diâmetro são diferenciados pelas classes de pressão que podem ser 150#, 300#, 600#, 900#, 1500# e 2500#, as quais delimitam as máximas pressões internas que suportam em função da temperatura de trabalho.

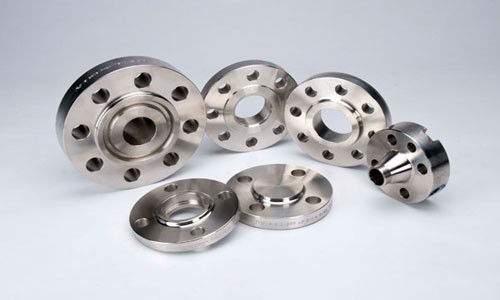

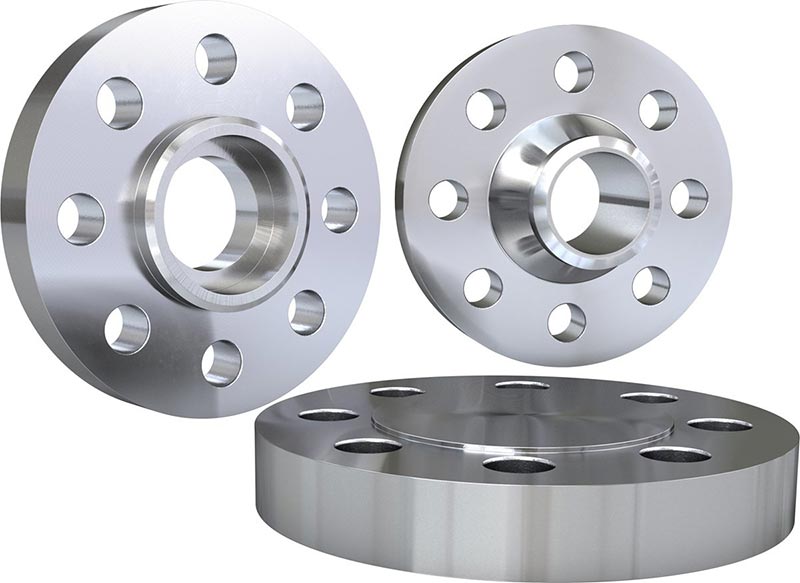

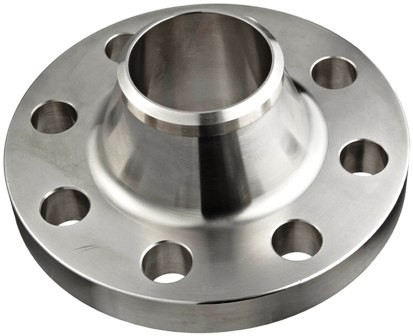

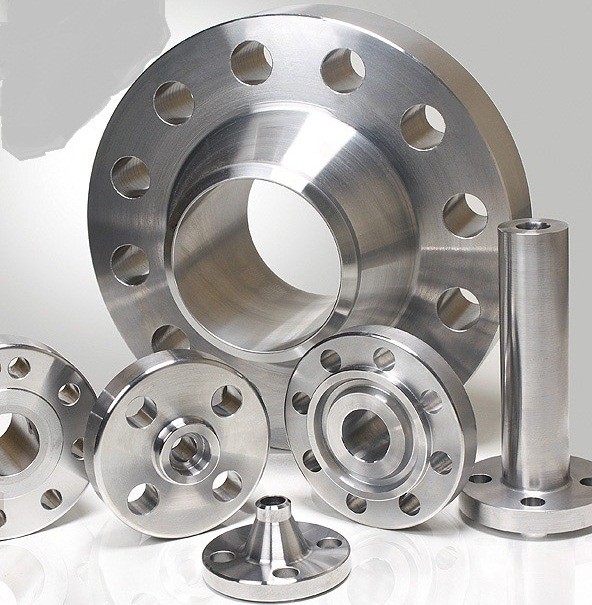

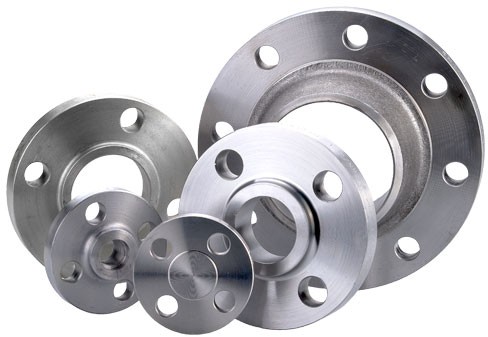

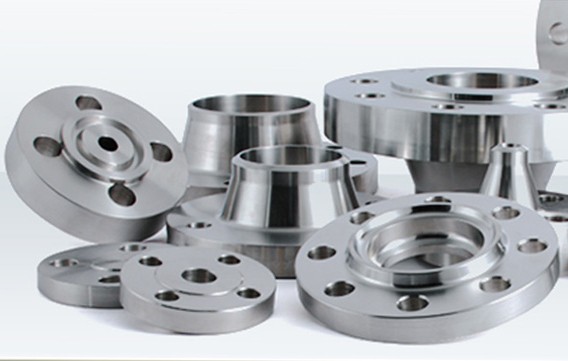

- Flanges aço inox tipo pescoço vantagem de ser resistente e permite melhor aperto
- Flanges aço inox tipo sobreposto utilizado em tubulações brandas pois tem menor aperto
- Flanges aço inox roscados aperto pequeno sendo que a rosca intensifica esforços causando muitos vazamentos
- Flanges aço inox de encaixe muito resistente e tem um encaixe completo para a ponta do tubo
- Flanges aço inox solto podem deslizar na tubulação, são usadas virolas que são soldadas na extremidade do tubo que serve de batente para o flange
- Flanges aço inox Orifício usado em montagem de placas de orifícios, mediando a vazão dos líquidos e gases que passam na tubulação.
- Flanges aço inox Soquete condições de temperatura e pressão moderada,
- Flanges aço inox Raquete ou Figura oito usado junto às válvulas de bloqueio para bloquear o fluxo da tubulação.

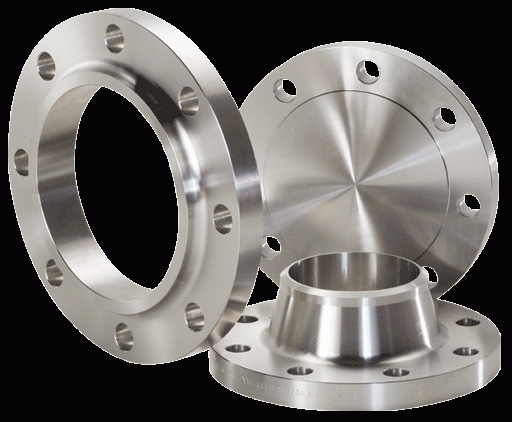

- Flanges aço inox cego usados em extremidades ou fechamento de linhas
- Faceamento dos flanges
O faceamento dos flanges são conforme norma ANSI B 16.5, tendo face com ressalto, mais usado em flanges de aço, o ressalto pode possuir ranhuras ou podem ser lisos, face plana usado em materiais mais frageis onde o aperto dos parafusos poderia danificar a borda do flange ou face junta anel usado em flanges de aço usados em condições severas de alta pressão e temperatura.
