Porque tem esse nome
A válvula tem esse nome por possuir em seu interior um obturador em forma de esfera, esssa esfera é vazada em forma cilíndrica, e dependendo da posição permite o fluxo do fluido ou interrompe a passagem do mesmo. Diferente de outros tipos de válvula de bloqueio a válvula não permite a regulagem do fluxo, somente a passagem ou bloqueio total do mesmo.
A válvula permite uma rapidez muito grande na operação, pois o bloqueio de fluxo se dá girando essa esfera por 90 graus através do acionamento que pode ser por alavanca, ou por meio de atuadores.
O seu funcionamento é muito simples, pois quando acionada o orificio existente na esfera fica posicionado rente a tubulação de forma que permite a passagem do fluido, já quando a válvula é fechada esse orificio não se encaixa na tubulação não permitindo assim a passagem do fluido.Os tipos de materiais que a válvula esfera é fabricada varia de acordo com o fluido em que irá trabalhar, e para isso existe uma gama muito grande de materiais como aço carbono, aço inox, aço liga, bronze, latão e polipropileno. Assim como é fabricada em diversos materiais, a válvula também possue diversos modelos, para ser utilizada em diferentes segmentos.
Modelos de válvula

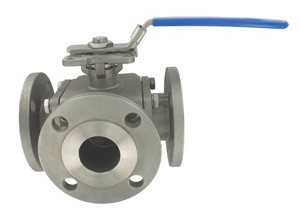

- A Válvula Esfera de 3 vias possui derivação do fluxo de forma alternada em L ou em T
- A Válvula Esfera Monobloco é construída em um corpo único, dificulta ocorrência de vazamentos.

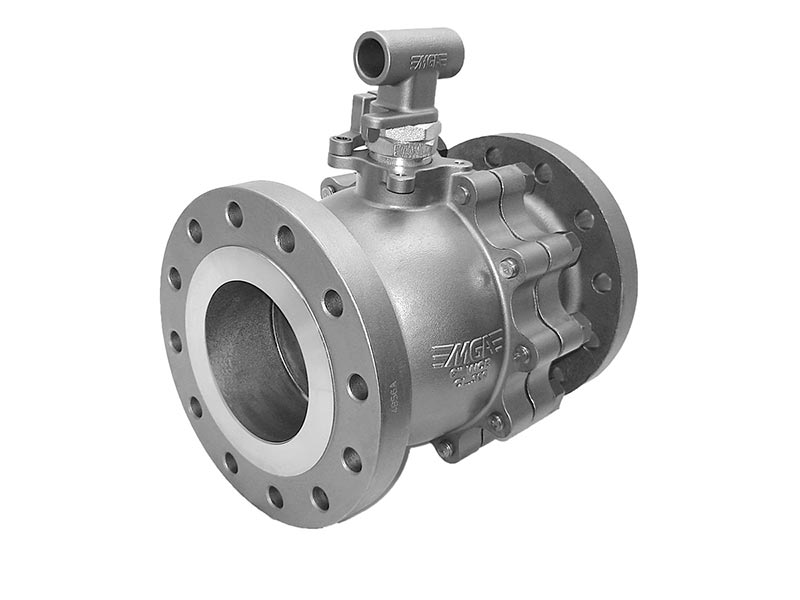

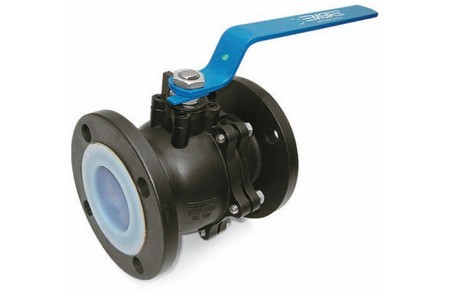

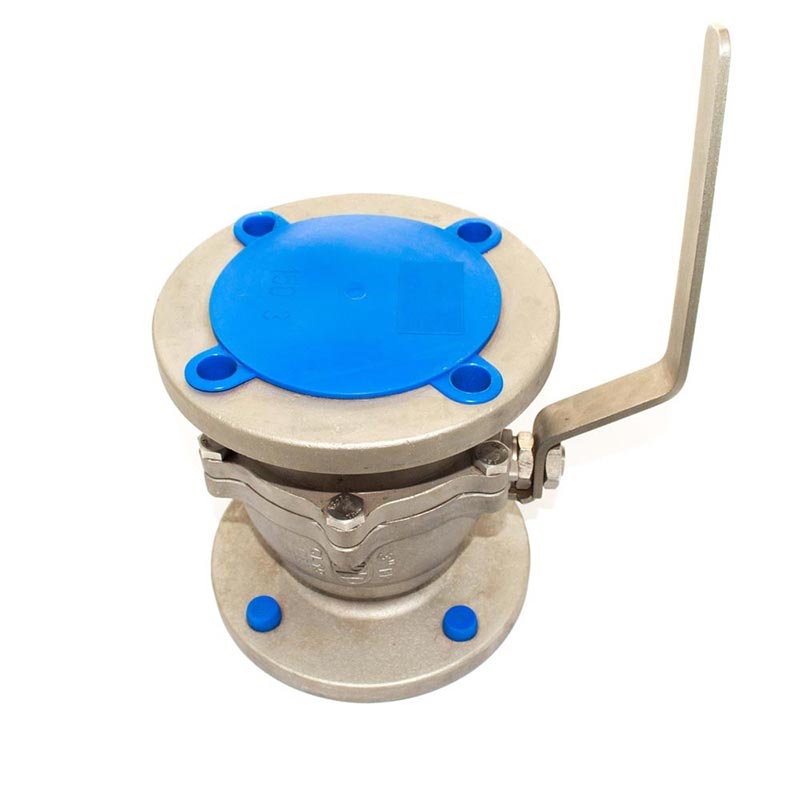

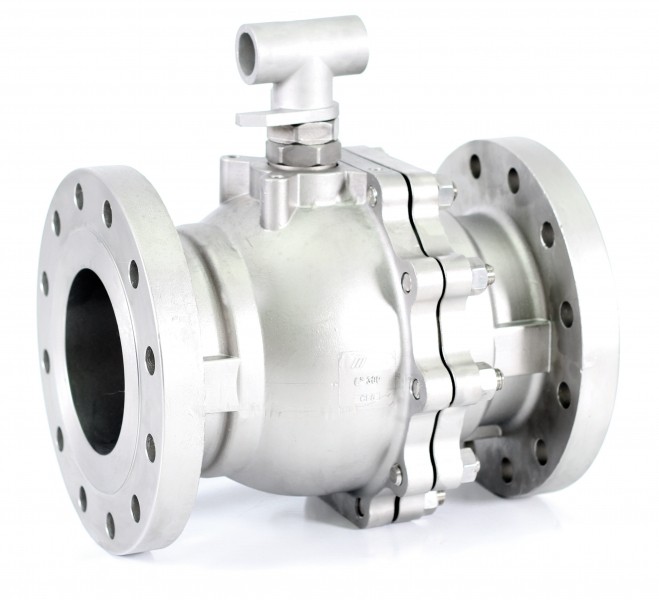

- A Válvula Esfera Bipartida é construída em duas partes.normalmente são flangeadas

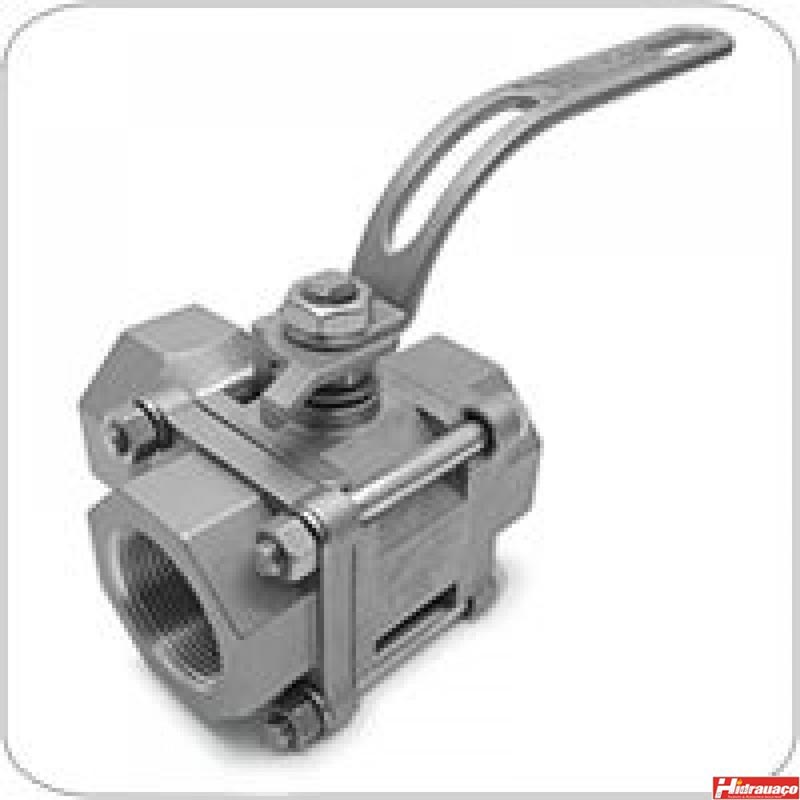

- A Válvula Esfera Tripartida é construída em três partes , tem função de bloqueio
- A Válvula Esfera do tipo flutuante é utilizada em linhas de baixas pressões
- A Válvula Esfera do tipo trunnion é utilizada em linhas de alta pressão
- A Válvula Esfera Passagem Plena possui maior capacidade de vazão e menor perda de carga.
- A Válvula Esfera Passagem Reduzida ampliam o volume do fluido causando assim uma sensível perda de carga
A Válvula Fire safe ou à prova de fogo é usada em linhas com fluidos inflamaveis,e mesmo em altas temperaturas continua vedando pois possui uma vedação secundária que impede o escape do fluido.
