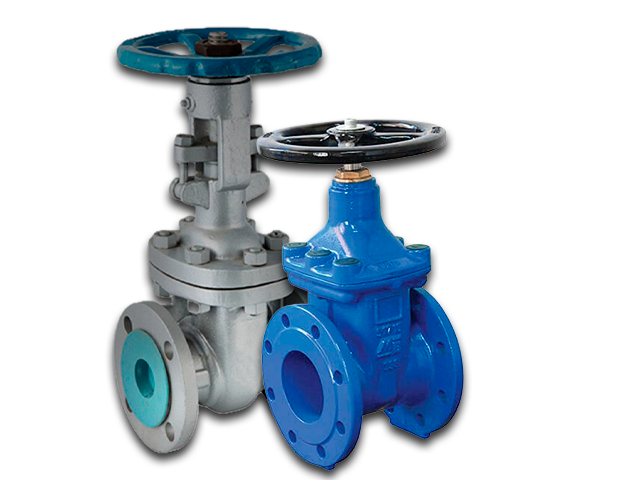

Como operar a válvula gaveta
A válvula gaveta foi projetada para ser utilizada ou totalmente aberta ou totalmente fechada, pois pelo formato de seu obturados que tem a forma de cunha, se fosse operada parcialmente aberta ocorreria grande perda de carga. Ela deve ser operadas em linhas com fluidos apenas líquidos que não sejam muito corrosivos e não deixem resíduos, pois os mesmos podem impedir o fechamento total da gaveta. Ela é uma válvula de sede plana, por isso é usada em fluxo reto em uma linha.A válvula gaveta pode ser haste ascendente onde a haste e a gaveta sobem e descem em conjunto por uma é anexada a outra. Já no tipo haste não ascendente somente a gaveta sobe ou desce, sem que a haste que a haste suba ou desça esse tipo é muito usado no subsolo onde o lugar é limitado.
A válvula gaveta possui uma tampa que fecha o corpo da válvula, essa tampa pode ser roscada que é à prova de pressão, ou de união que dão ao corpo mais resistência mecânica ou tampa aparafusada que são usadas para diâmetros maiores e linhas de maior pressão.
Onde utilizar:
- A válvula gaveta pode ser utilizada linhas de esgoto, linhas sanitárias, mas também em industrias e residências.
- A válvula gaveta possui acionamento por alavanca, por redutor e volante, ou atuador pneumático,elétrico ou hidráulico .
A válvula gaveta permite fluxo direto com pouca perda de carga, o fluxo pode ser nas duas direções, é fabricada para diferentes temperaturas e fluidos e permite fácil acesso a seus internos facilitando a manutenção. Ela pode ter cunha sólida usada em temperaturas e pressões altas, ou flexível. O obturador pode ser Disco sólido em formato de cunha, o outro em formato de H ou
Discos duplos dois discos paralelos.
A sede da válvula gaveta proporciona a vedação, ela se ajusta a cunha, e podem ser Anel sede usinados normalmente usados em válvulas de pequeno diâmetro, anel sede roscado usado em locais com fluidos agressivos, anel sede soldado usado em altas pressões e altas temperaturas ou anel sede prensado também usado para fluidos agressivos.
Também há a válvula gaveta com castelo selado à pressão para linhas mais críticas com elevada pressões e temperaturas.
