A junta de expansão é um componente utilizado em tubulações e equipamentos industriais para acomodar movimentos que surgem durante a operação. Variações de temperatura, vibrações, movimentações mecânicas e pequenos deslocamentos podem gerar esforços significativos em tubos, flanges, bombas, válvulas e estruturas quando o sistema não possui meios adequados para absorvê-los.

Em uma tubulação longa que transporta fluido quente, por exemplo, o material tende a se expandir conforme a temperatura aumenta. Quando a linha esfria, ocorre contração. Se esses movimentos forem impedidos, tensões podem ser transferidas para soldas, suportes e equipamentos conectados.

É justamente nesse cenário que a junta de expansão assume um papel importante. Dependendo de sua construção, ela pode acomodar movimentos axiais, laterais e angulares, além de contribuir para a redução da transmissão de vibrações em determinadas aplicações.

No entanto, instalar uma junta de expansão não significa simplesmente adicionar um elemento flexível à tubulação. Sua seleção depende de fatores como movimento previsto, pressão, temperatura, fluido, diâmetro, material, ciclos operacionais e configuração dos pontos de ancoragem e guiamento.

Uma junta inadequada pode não apenas apresentar vida útil reduzida, mas também transferir esforços inesperados para todo o sistema.

Por isso, entender como funciona uma junta de expansão, quais são seus tipos e onde utilizar cada modelo é fundamental para quem atua com projetos, manutenção e compras industriais.

O que é uma junta de expansão?

A junta de expansão é um componente flexível incorporado à tubulação com a finalidade de acomodar movimentos relativos entre dois pontos do sistema. Esses movimentos podem surgir por diferentes razões:

• Dilatação térmica;
• Contração térmica;
• Vibração de equipamentos;
• Movimentação estrutural;
• Pequenos deslocamentos entre equipamentos;
• Variações operacionais;
• Deformações previstas no projeto.

Dependendo da aplicação, a junta pode ser metálica, elastomérica, em PTFE, tecido técnico ou construída com outras soluções específicas. Apesar das diferenças entre os materiais, todas cumprem uma função semelhante: absorver movimentos controlados e reduzir os esforços que a rigidez da tubulação transferiria para o sistema.

Por que as tubulações se movimentam?

Uma tubulação pode parecer estática, mas sofre movimentações constantemente. Uma das principais causas é a temperatura. Imagine uma linha de aço instalada com dezenas de metros de comprimento. Quando a temperatura do tubo aumenta, o material se expande.

Quanto maior forem:

• O comprimento da tubulação;
• A variação de temperatura;
• O coeficiente de dilatação do material;

maior tende a ser a movimentação térmica acumulada.

Se a tubulação não puder se deslocar de maneira controlada, os esforços podem ser transmitidos para:

• Bombas;
• Válvulas;
• Trocadores de calor;
• Tanques;
• Flanges;
• Suportes;
• Estruturas;
• Soldas.

Em determinados projetos, o próprio layout da tubulação utiliza curvas e loops para acomodar parte dessa expansão. Em outros, uma junta de expansão industrial pode ser necessária.

Quais movimentos uma junta de expansão pode absorver?

Esse é um dos pontos mais importantes na especificação. Nem toda junta é projetada para absorver qualquer movimento.

Movimento axial

O movimento axial ocorre ao longo do próprio eixo da tubulação e pode acontecer em duas direções:

• Compressão;
• Extensão.

Imagine uma tubulação reta presa entre dois pontos. Quando aquece, seu comprimento tende a aumentar. Uma junta projetada para compressão axial pode absorver parte dessa expansão. Da mesma forma, o resfriamento pode provocar extensão da junta conforme a tubulação se contrai.

Movimento lateral

O movimento lateral ocorre perpendicularmente ao eixo principal da junta. Nesse caso, as extremidades permanecem aproximadamente paralelas, mas ocorre um deslocamento entre elas. Essa movimentação pode ser necessária em sistemas com:

• Mudanças de nível;
• Equipamentos sujeitos a deslocamento;
• Tubulações com expansão em diferentes direções;
• Estruturas móveis.

A capacidade lateral depende significativamente do comprimento e da construção da junta.

Movimento angular

O movimento angular ocorre quando existe rotação relativa entre as extremidades da junta. É utilizado em determinados arranjos de tubulação para acomodar expansões por meio de sistemas articulados.

E a torção?

Torção não deve ser confundida com movimentação angular. Em juntas metálicas com fole, movimentos de torção em torno do próprio eixo podem reduzir drasticamente a vida útil do componente e devem ser evitados, salvo quando a solução tiver sido especificamente projetada para essa condição.

Por isso, o projeto da tubulação precisa impedir que esforços torsionais indevidos sejam transferidos à junta.

Principais tipos de junta de expansão

A construção da junta de expansão muda de acordo com a aplicação, temperatura, pressão e fluido.

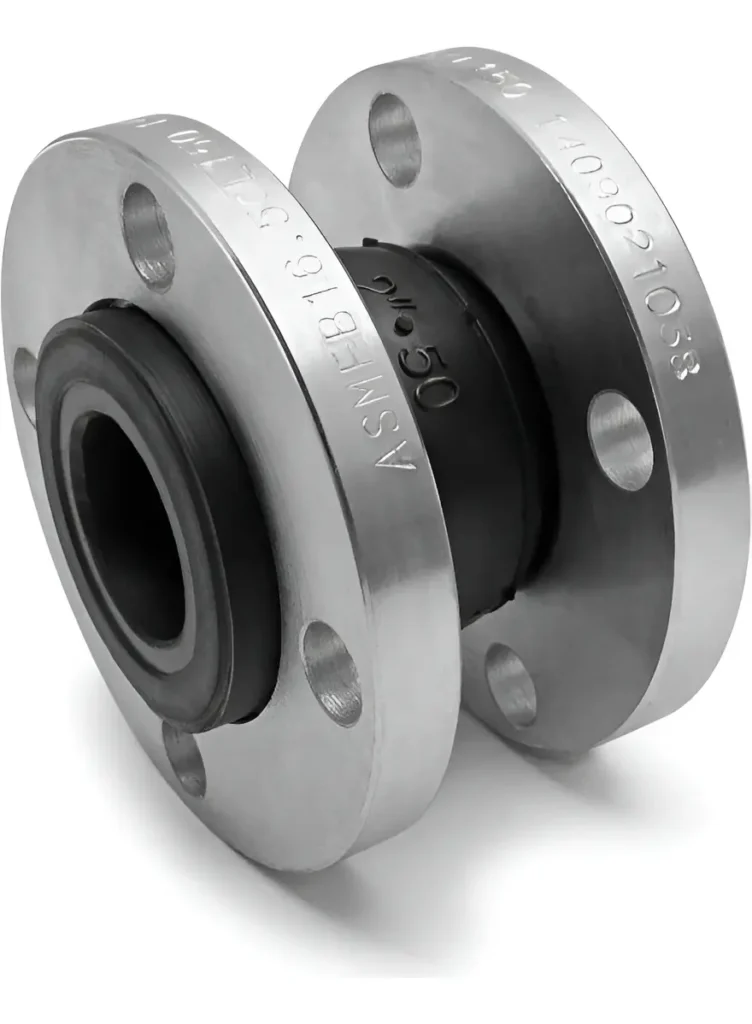

Junta de expansão de borracha

A junta de expansão de borracha é um dos modelos mais comuns no mercado. Bastante utilizada em sistemas que trabalham com líquidos e em aplicações nas quais a absorção de vibrações é importante. Pode contribuir para acomodar:

• Movimentos axiais;
• Movimentos laterais;
• Pequenos movimentos angulares;
• Vibrações;
• Ruídos transmitidos pela tubulação.

Está presente principalmente em:

• Sistemas de bombeamento;
• Água industrial;
• HVAC;
• Saneamento;
• Circuitos de resfriamento;
• Utilidades.

O elastômero precisa ser compatível com o fluido e com a temperatura. Entre os materiais utilizados em diferentes aplicações estão:

• EPDM;
• NBR;
• Neoprene;
• Outros compostos específicos.

Uma junta desenvolvida para água, por exemplo, não deve ser automaticamente utilizada em óleo ou produto químico sem verificar a compatibilidade do elastômero.

Junta de expansão em PTFE

O PTFE oferece elevada resistência química para diversas aplicações. Por isso, juntas produzidas com esse material podem ser empregadas em sistemas que transportam fluidos corrosivos ou produtos incompatíveis com determinados metais e elastômeros. São encontradas em segmentos como:

• Química;
• Petroquímica;
• Tratamento de produtos corrosivos;
• Processos industriais especiais.

Pressão, temperatura, número de convoluções e requisitos de reforço precisam ser avaliados de acordo com a aplicação.

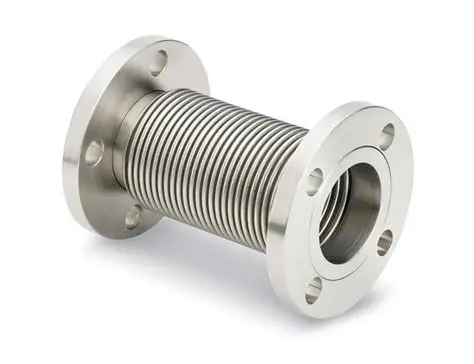

Junta de expansão metálica

A junta metálica utiliza normalmente um elemento flexível conhecido como fole. Esse fole possui ondulações projetadas para se deformar elasticamente conforme ocorre o movimento da tubulação. As juntas metálicas são encontradas em aplicações com:

• Altas temperaturas;
• Vapor;
• Gases;
• Óleo;
• Processos químicos;
• Sistemas pressurizados;
• Linhas industriais.

Entre os materiais que podem ser utilizados estão diferentes tipos de aço inoxidável e ligas especiais, selecionados conforme o fluido e as condições de serviço.

Junta metálica axial

A junta absorve principalmente os movimentos de expansão e contração no sentido longitudinal da tubulação. Para funcionar corretamente, o sistema precisa contar com ancoragem e guiamento adequados. Além disso, o projeto da linha deve considerar as forças geradas pela pressão interna.

Junta metálica lateral

É projetada para permitir deslocamentos transversais entre suas extremidades. Pode apresentar maior comprimento e construções específicas para aumentar a capacidade de movimento lateral.

Junta metálica angular

É empregada em sistemas nos quais o movimento é absorvido por rotação angular. Alguns projetos utilizam duas ou mais juntas articuladas trabalhando em conjunto.

Junta de expansão de tecido

As juntas de expansão em tecido são utilizadas principalmente em dutos que transportam gases e ar em pressões relativamente baixas. Podem aparecer em:

• Sistemas de exaustão;
• Gases quentes;
• Ventilação industrial;
• Cimenteiras;
• Siderurgia;
• Sistemas de geração de energia;
• Dutos de grande seção.

Sua construção pode combinar diferentes camadas de tecidos técnicos, isolantes e materiais resistentes à temperatura.

Onde a junta de expansão é utilizada?

A diversidade de construções faz com que esse componente esteja presente em vários segmentos.

Junta de expansão em sistemas de bombeamento

Bombas podem transmitir vibração para a tubulação. Em determinadas instalações, as juntas elastoméricas ajudam a reduzir a transferência de vibrações quando instaladas próximas aos equipamentos.

Entretanto, não use a junta para compensar desalinhamentos da instalação. Alinhamento da bomba, suportação e instalação correta continuam sendo indispensáveis.

Junta de expansão em sistemas de vapor

Tubulações de vapor podem sofrer grandes variações térmicas. Nesses sistemas, juntas metálicas podem ser utilizadas para acomodar expansão e contração quando essa solução faz parte do projeto. A especificação deve considerar cuidadosamente:

• Temperatura;
• Pressão;
• Movimento;
• Número de ciclos;
• Material do fole;
• Ancoragem;
• Guiamento.

Junta de expansão no saneamento

Em sistemas de água e estações de bombeamento, juntas de expansão podem facilitar a absorção de pequenas movimentações e reduzir a transmissão de vibrações.

Também podem facilitar determinadas montagens e intervenções, desde que sejam utilizadas de acordo com sua função de projeto.

Junta de expansão na mineração

Na mineração, podem ser utilizadas em:

• Sistemas de bombeamento;
• Água industrial;
• Tubulações de processo;
• Utilidades;
• Sistemas com vibração;
• Dutos.

Quando existe abrasividade elevada, o contato do fluido com o elemento flexível precisa ser cuidadosamente analisado. Em determinadas aplicações podem ser necessários revestimentos ou construções específicas para reduzir o desgaste.

Junta de expansão na siderurgia

As condições severas encontradas na siderurgia tornam a correta absorção de movimentos especialmente importante. As juntas podem estar presentes em:

• Dutos de gases;
• Sistemas de exaustão;
• Água de resfriamento;
• Vapor;
• Utilidades;
• Sistemas térmicos.

Temperatura, ciclos e composição dos gases precisam ser considerados na escolha.

Junta de expansão em papel e celulose

Nesse segmento, as juntas podem ser empregadas em linhas de:

• Água;
• Vapor;
• Produtos químicos;
• Sistemas de bombeamento;
• Utilidades;
• Dutos industriais.

A compatibilidade química dos materiais merece atenção especial.

Junta de expansão em óleo e gás

Instalações de óleo e gás podem utilizar juntas de expansão em aplicações específicas envolvendo equipamentos, processos térmicos, dutos e sistemas auxiliares.

Em serviços críticos, projeto, materiais, soldagem, inspeção, rastreabilidade e análise de tensões assumem especial importância.

Quais são as vantagens da junta de expansão?

Quando corretamente projetada e instalada, a junta de expansão pode proporcionar diversos benefícios.

Absorção de dilatação térmica: acomoda parte dos movimentos causados pelas variações de temperatura e reduz a transferência de esforços para outros componentes do sistema.

Redução da transmissão de vibração: Em modelos e aplicações adequados, especialmente juntas elastoméricas, pode ajudar a reduzir a transmissão de vibração através da tubulação.

Proteção dos equipamentos conectados: Quando integrada corretamente ao projeto, ajuda a controlar esforços aplicados sobre bombas, trocadores, válvulas e outros equipamentos.

Compensação de movimentos específicos: Pode acomodar deslocamentos axiais, laterais ou angulares previstos no projeto.

Soluções compactas: Em algumas instalações, uma junta de expansão pode permitir uma solução mais compacta do que grandes loops de expansão. No entanto, baseie essa escolha na análise técnica do sistema, e não apenas na economia de espaço.

Como escolher uma junta de expansão?

A seleção começa pela identificação das condições reais de operação.

Movimento necessário: É preciso saber:

• Quanto a tubulação vai expandir ou contrair;
• Em qual direção;
• Se existe movimento lateral;
• Se existe movimento angular;
• Quantos ciclos ocorrerão ao longo da vida útil.

Uma junta não deve ser selecionada simplesmente pelo diâmetro.

Pressão: A pressão interna influencia diretamente o projeto da junta e as forças transmitidas ao sistema.

Temperatura: A temperatura determina quais materiais podem ser utilizados e influencia a resistência mecânica e a vida útil.

Fluido: Devem ser analisados:

• Composição química;
• Corrosividade;
• Abrasividade;
• Presença de sólidos;
• Concentração;
• Estado físico.

Diâmetro: O diâmetro influencia dimensões, esforços e capacidade de movimento.

Frequência de ciclos: Uma junta submetida a movimentos frequentes possui condições diferentes de outra que se movimenta apenas durante partidas e paradas ocasionais. A quantidade e a amplitude dos ciclos afetam diretamente o projeto do elemento flexível.

A importância dos pontos de ancoragem e guias

Esse é um dos aspectos mais importantes da instalação de uma junta de expansão. A flexibilidade do componente não elimina a necessidade de suportar e controlar a tubulação.

Pontos de ancoragem e guias ajudam a direcionar a expansão para o local desejado e controlar os esforços gerados pela pressão interna. Sem isso, uma junta pode se movimentar de maneira diferente daquela prevista no projeto. Problemas podem incluir:

• Deslocamento excessivo;
• Instabilidade;
• Danos ao fole;
• Sobrecarga de equipamentos;
• Ruptura de componentes.

Por isso, a junta de expansão deve ser tratada como parte de um sistema, e não como um componente isolado.

Cuidados na instalação da junta de expansão

A instalação incorreta pode reduzir significativamente sua vida útil.

Não utilize a junta para corrigir grandes desalinhamentos: Forçar o componente para encaixar uma tubulação mal montada consome parte da capacidade de movimento antes mesmo de o sistema entrar em operação.

Respeite o comprimento de instalação: A junta deve ser instalada conforme a dimensão e condição definidas pelo fabricante ou projeto.

Evite danos ao elemento flexível: proteja os foles metálicos durante o transporte, a montagem e a soldagem, pois suas paredes relativamente finas podem sofrer danos com impactos, ferramentas ou respingos. Impactos, ferramentas e respingos de solda podem provocar danos.

Não aplique torção indevida: Especialmente em juntas metálicas, a rotação da tubulação durante montagem pode transferir esforços prejudiciais ao fole.

Verifique os suportes: A tubulação deve estar apoiada e guiada conforme o projeto. A junta não deve suportar peso que deveria ser absorvido pela estrutura.

Retire travas de transporte quando previsto: Algumas juntas possuem dispositivos instalados apenas para manter sua posição durante transporte e montagem. A remoção ou permanência desses elementos deve seguir exatamente as instruções do fabricante.

Como identificar problemas em uma junta de expansão?

A inspeção periódica pode identificar sinais de deterioração antes que ocorra uma falha. Entre os pontos a observar estão:

• Corrosão;
• Trincas;
• Deformações;
• Vazamentos;
• Desgaste;
• Danos no fole;
• Ressecamento de elastômeros;
• Delaminação;
• Alongamento ou compressão fora do previsto;
• Desalinhamento;
• Problemas nos tirantes;
• Condição das conexões.

Também é importante investigar a causa de qualquer dano. Substituir uma junta que falhou sem identificar problemas de ancoragem, desalinhamento ou movimento excessivo pode resultar em uma nova falha pouco tempo depois.

Junta de expansão metálica ou de borracha: qual escolher?

Não existe uma resposta única. A junta metálica costuma ser considerada quando existem:

• Temperaturas mais elevadas;
• Pressões específicas;
• Vapor;
• Gases;
• Necessidade de construções metálicas.

Já a junta de borracha pode ser interessante em:

• Água;
• Sistemas de bombeamento;
• HVAC;
• Aplicações com vibração;
• Sistemas compatíveis com elastômeros.

Mas não faça essa comparação apenas pelo tipo de fluido. Analise também, em conjunto, o movimento, a pressão, a temperatura, o número de ciclos, o diâmetro e a compatibilidade química.

Erros comuns na escolha da junta de expansão

Escolher apenas pelo diâmetro: Duas juntas com o mesmo diâmetro podem ter capacidades completamente diferentes de movimento, pressão e temperatura.

Não calcular a expansão térmica: Sem conhecer o movimento necessário, não é possível especificar corretamente a junta.

Ignorar ancoragem e guiamento: Esse é um dos erros mais críticos em sistemas com juntas de expansão.

Utilizar para corrigir montagem ruim: A junta não deve ser tratada como solução para tubulações desalinhadas.

Desconsiderar o número de ciclos: A vida útil está diretamente relacionada à amplitude e frequência dos movimentos.

Ignorar compatibilidade química: Especialmente em juntas de borracha, o fluido pode degradar rapidamente o material inadequado.

Escolher somente pelo preço: Uma falha pode provocar vazamento, parada de produção e danos a equipamentos muito mais caros que a própria junta.

Quais informações enviar ao solicitar uma junta de expansão?

Para receber uma especificação mais adequada, o ideal é informar:

• Diâmetro da tubulação;
• Fluido;
• Pressão de projeto e operação;
• Temperatura mínima e máxima;
• Movimento axial necessário;
• Movimento lateral;
• Movimento angular;
• Número estimado de ciclos;
• Material da tubulação;
• Tipo de conexão;
• Comprimento disponível;
• Condições do ambiente;
• Existência de vibração;
• Requisitos de material;
• Normas aplicáveis.

Em aplicações mais complexas, desenhos da tubulação e informações sobre ancoragens e suportes também podem ser necessários.

A junta de expansão correta protege muito mais do que a tubulação

A junta de expansão desempenha uma função estratégica em sistemas sujeitos a variações térmicas, vibrações e movimentos mecânicos. Sua correta aplicação pode ajudar a controlar esforços e preservar tubulações, bombas, válvulas, equipamentos e estruturas.

Entretanto, seu desempenho depende do sistema completo. Não basta definir diâmetro e escolher entre uma junta metálica ou de borracha. É necessário conhecer movimento, fluido, pressão, temperatura, ciclos, materiais, ancoragem e condições de instalação.

Quando você analisa corretamente esses fatores, a junta de expansão absorve os movimentos da instalação com mais segurança, confiabilidade e durabilidade.
