A válvula gaveta é um dos equipamentos mais utilizados para bloqueio de fluxo em tubulações industriais. Presente em sistemas de água, vapor, óleo, gases e diversos fluidos de processo, ela se destaca pela capacidade de proporcionar passagem praticamente livre quando está totalmente aberta, reduzindo a perda de carga na linha.

Por essa característica, a válvula gaveta é amplamente encontrada em instalações de mineração, siderurgia, saneamento, papel e celulose, óleo e gás, geração de energia e indústrias de processo em geral.

Apesar de ser um equipamento bastante conhecido, sua aplicação precisa ser feita corretamente. A válvula gaveta foi desenvolvida principalmente para trabalhar nas posições totalmente aberta ou totalmente fechada. Utilizá-la de maneira inadequada para controle contínuo de vazão, por exemplo, pode aumentar o desgaste interno e comprometer sua vida útil.

Por isso, entender como funciona a válvula gaveta, suas principais aplicações, vantagens e quando usar esse tipo de válvula é fundamental para engenheiros, compradores industriais, gestores de manutenção e profissionais responsáveis pela especificação de equipamentos.

Neste artigo, você vai conhecer em detalhes a válvula gaveta e entender como identificar quando ela é a solução mais adequada para uma tubulação industrial.

O que é válvula gaveta?

A válvula gaveta é um dispositivo de bloqueio instalado em sistemas de tubulação para interromper ou liberar completamente a passagem de um fluido.

Seu nome está relacionado ao elemento móvel instalado no interior da válvula. Esse componente, chamado de gaveta ou cunha dependendo da construção, desloca-se perpendicularmente ao sentido do fluxo.

Quando a gaveta é levantada, a passagem fica aberta. Quando é abaixada até a sede, o fluxo é interrompido.

Por isso, a operação básica da válvula gaveta possui duas condições principais:

• Totalmente aberta;
• Totalmente fechada.

Essa característica diferencia a válvula gaveta de modelos desenvolvidos especificamente para regulagem, como a válvula globo.

Quando totalmente aberta, o elemento de fechamento fica praticamente fora da passagem principal do fluido. Isso favorece um caminho interno com pouca obstrução e, consequentemente, menor perda de carga.

Como funciona uma válvula gaveta?

O funcionamento da válvula gaveta ocorre por meio do movimento linear do elemento de fechamento.

Em modelos manuais, quando o operador gira o volante, a haste transforma o movimento rotativo em deslocamento vertical da gaveta.

Durante a abertura:

1. O volante é acionado;
2. A haste movimenta a gaveta para cima;
3. A área de passagem aumenta;
4. Quando completamente recolhida, a válvula fica totalmente aberta.

Durante o fechamento ocorre o processo inverso. A gaveta desce até entrar em contato com os assentos da válvula, bloqueando a passagem do fluido.

Dependendo do projeto, uma válvula gaveta também pode receber:

• Atuador elétrico;
• Atuador pneumático;
• Atuador hidráulico;
• Caixa redutora.

Esses sistemas são especialmente utilizados em válvulas de grandes diâmetros, pontos de difícil acesso ou processos automatizados.

Para que serve a válvula gaveta?

A principal função da válvula gaveta é isolar completamente uma parte da tubulação.

Ela pode ser utilizada para interromper o fluxo durante:

• Manutenções;
• Inspeções;
• Paradas de equipamentos;
• Substituição de componentes;
• Mudanças operacionais;
• Situações de emergência;
• Isolamento de setores da instalação.

Imagine, por exemplo, uma linha industrial alimentando dois equipamentos diferentes. A instalação de uma válvula gaveta permite interromper uma das ramificações sem necessariamente paralisar todo o restante da rede.

Essa capacidade de isolamento é uma das razões pelas quais a válvula gaveta aparece com tanta frequência em projetos industriais.

Quais as principais aplicações da válvula gaveta?

A aplicação da válvula gaveta é bastante ampla, desde que as características do processo sejam compatíveis com sua construção.

Válvula gaveta em sistemas de água

Sistemas de água estão entre as aplicações mais tradicionais da válvula gaveta. O equipamento pode ser encontrado em:

• Redes industriais;
• Sistemas de resfriamento;
• Linhas de abastecimento;
• Estações de bombeamento;
• Sistemas de utilidades;
• Redes de combate a incêndio.

Quando totalmente aberta, a válvula gaveta permite boa passagem do fluido e baixa resistência localizada, uma característica interessante em linhas com grande volume de circulação.

Válvula gaveta no saneamento

No saneamento, a válvula gaveta pode ser utilizada para isolamento de trechos de sistemas de abastecimento e tratamento de água. Está presente em:

• Estações de tratamento de água;
• Redes de distribuição;
• Sistemas de bombeamento;
• Reservatórios;
• Instalações auxiliares.

Em grandes redes, a possibilidade de isolar setores é fundamental para manutenção sem interrupção completa de todo o sistema.

Válvula gaveta na mineração

A mineração utiliza diversas redes auxiliares de fluidos, incluindo água industrial, ar comprimido e outros serviços de processo. A válvula gaveta pode ser empregada especialmente em linhas nas quais o objetivo principal seja o bloqueio.

Entretanto, em processos envolvendo polpas minerais altamente abrasivas ou grande concentração de sólidos, a seleção exige mais atenção. Dependendo do serviço, outros tipos de válvula, como a válvula guilhotina ou modelos específicos para polpa, podem apresentar desempenho mais adequado.

Portanto, não basta identificar que o sistema pertence à mineração. É necessário analisar o fluido transportado.

Válvula gaveta na siderurgia

A siderurgia possui uma grande quantidade de redes de utilidades e sistemas auxiliares. A válvula gaveta pode estar presente em:

• Água de resfriamento;
• Vapor;
• Gases industriais;
• Ar comprimido;
• Óleos;
• Redes auxiliares.

Nessas aplicações, pressão, temperatura e material da válvula precisam ser compatíveis com as condições de processo.

Válvula gaveta em papel e celulose

Na indústria de papel e celulose, a válvula gaveta pode ser aplicada em sistemas de:

• Água industrial;
• Vapor;
• Condensado;
• Utilidades;
• Linhas auxiliares.

Entretanto, assim como ocorre na mineração, processos contendo fibras, sólidos ou fluidos de maior consistência podem exigir outros projetos de válvulas.

Válvula gaveta em óleo e gás

O setor de óleo e gás utiliza válvulas gaveta em diferentes etapas de processamento e transporte. Podem estar presentes em:

• Refinarias;
• Terminais;
• Unidades de processamento;
• Linhas de óleo;
• Sistemas de gás;
• Redes auxiliares.

Nessas aplicações, normas, materiais, requisitos de vedação, testes e rastreabilidade assumem importância ainda maior.

Válvula gaveta em sistemas de vapor

A válvula gaveta também pode ser empregada em linhas de vapor quando corretamente especificada para pressão e temperatura.

Uma vantagem importante é a baixa resistência ao fluxo quando completamente aberta. Entretanto, material do corpo, componentes internos, classe de pressão e características da vedação devem ser cuidadosamente avaliados.

Quais são as principais vantagens da válvula gaveta?

A popularidade da válvula gaveta está diretamente relacionada às suas características construtivas.

Baixa perda de carga

Uma das principais vantagens da válvula gaveta aparece quando ela está completamente aberta.

Como o elemento de fechamento fica praticamente fora do caminho do fluido, a passagem interna pode apresentar pouca restrição. Isso ajuda a reduzir perdas de pressão e pode contribuir para maior eficiência do sistema.

Boa capacidade de bloqueio

A válvula gaveta é projetada principalmente para isolamento. Quando corretamente especificada e em boas condições de manutenção, permite interromper o fluxo de maneira eficiente.

Essa característica é especialmente importante em linhas que precisam ser isoladas para manutenção.

Aplicação em diferentes diâmetros

A válvula gaveta pode ser encontrada em uma ampla variedade de tamanhos, atendendo desde linhas de menor porte até grandes tubulações industriais.

Disponibilidade em diferentes materiais

Existem válvulas gaveta produzidas em materiais como:

• Ferro fundido;
• Ferro nodular;
• Aço carbono;
• Aço inoxidável;
• Bronze;
• Aços-liga;
• Materiais especiais.

Essa variedade permite adequar a válvula ao fluido e às condições da aplicação.

Diferentes formas de acionamento

Além do volante manual, a válvula gaveta pode ser automatizada ou equipada com redutores. Isso amplia sua utilização em plantas industriais modernas.

Fluxo bidirecional em diversas construções

Muitos projetos de válvula gaveta podem permitir fluxo nos dois sentidos. Entretanto, essa característica deve sempre ser confirmada na documentação do fabricante, pois a construção da válvula e o serviço podem impor restrições específicas.

Quando usar e aplicar uma válvula gaveta na indústria?

A válvula gaveta é especialmente indicada quando o sistema necessita de bloqueio total com baixa restrição ao fluxo durante a operação aberta.

Situações típicas incluem:

• Linhas que permanecem abertas por longos períodos;
• Sistemas que precisam ser isolados ocasionalmente;
• Tubulações nas quais a perda de carga precisa ser minimizada;
• Redes com necessidade de manutenção por setores;
• Processos de água, óleo, vapor ou gases compatíveis com a construção;
• Tubulações de grandes diâmetros.

Por exemplo, imagine uma linha de água industrial que precisa permanecer aberta durante meses e ser fechada somente durante manutenções programadas.

Nesse cenário, a válvula gaveta pode ser uma excelente opção porque oferece pouca interferência sobre o fluxo durante a maior parte da operação.

Quando não usar válvula gaveta em seu processo industrial?

Saber quando não utilizar uma válvula gaveta é tão importante quanto conhecer suas vantagens.

Para controle contínuo de vazão

A válvula gaveta não costuma ser a melhor solução para trabalhar parcialmente aberta por longos períodos.

Quando a gaveta permanece em posição intermediária, o fluido pode atingir o elemento de fechamento com alta velocidade, gerando:

• Vibração;
• Turbulência;
• Erosão;
• Desgaste da sede;
• Danos à gaveta;
• Redução da vida útil.

Para regulagem contínua, uma válvula globo ou uma válvula de controle específica tende a ser uma solução mais apropriada.

Em processos com muitos sólidos sem avaliação técnica

Partículas podem se acumular nas regiões de vedação e dificultar o fechamento. Para polpas, fibras ou fluidos carregados de sólidos, válvulas desenvolvidas especificamente para esse tipo de serviço podem apresentar desempenho superior.

Quando é necessário acionamento extremamente rápido

Uma válvula gaveta normalmente exige várias voltas do volante para completar o percurso. Quando o processo exige abertura e fechamento muito rápidos, uma válvula esfera ou borboleta pode ser mais apropriada, dependendo da aplicação.

Principais tipos e modelos de válvula gaveta na indústria

Existem diferentes configurações de válvula gaveta.

Válvula gaveta de haste ascendente

Nesse modelo, a haste se desloca para cima durante a abertura. Isso permite identificar visualmente a posição da válvula. Entre suas vantagens estão:

• Fácil identificação da condição aberta ou fechada;
• Acompanhamento visual do movimento;
• Utilização em diversos sistemas industriais.

Por outro lado, exige espaço vertical suficiente para a movimentação da haste.

Válvula gaveta de haste não ascendente

Nesse modelo, a haste não aumenta significativamente a altura externa durante a abertura. Essa configuração é interessante quando existe limitação de espaço vertical.

Entretanto, a posição da válvula pode não ser tão evidente visualmente.

Válvula gaveta cunha sólida

Possui um elemento de fechamento formado por uma cunha rígida. É uma construção tradicional utilizada em diversas aplicações industriais.

Válvula gaveta cunha flexível

A cunha possui uma geometria que permite determinada flexibilidade, ajudando a acomodar pequenas variações relacionadas a temperatura e alinhamento das sedes.

Pode ser utilizada em serviços mais exigentes, conforme o projeto.

Válvula gaveta de discos paralelos

Utiliza superfícies de fechamento paralelas em vez de uma cunha convencional. Pode ser empregada em aplicações específicas de vapor, petróleo, gás e outros serviços industriais.

A escolha entre esses modelos deve ser feita com base na documentação técnica e nas condições reais do processo.

Válvula gaveta ou válvula esfera: qual escolher para seu processo?

As duas podem ser utilizadas para bloqueio, mas possuem características diferentes. A válvula esfera normalmente oferece:

• Acionamento rápido em 90°;
• Excelente vedação;
• Construção compacta em determinados diâmetros.

Já a válvula gaveta oferece:

• Passagem com baixa restrição quando aberta;
• Grande variedade de diâmetros;
• Construção tradicional para isolamento de linhas.

A melhor escolha depende de:

• Diâmetro;
• Pressão;
• Temperatura;
• Fluido;
• Frequência de acionamento;
• Espaço;
• Custo;
• Requisitos de manutenção.

Não existe uma resposta universal.

Válvula gaveta ou válvula globo: qual escolher para seu processo?

Essa comparação é importante porque os dois equipamentos possuem finalidades bastante diferentes.

• A válvula gaveta é indicada principalmente para bloqueio.
• A válvula globo é indicada principalmente para regulagem e controle de vazão.

Utilizar uma válvula gaveta como se fosse uma válvula de controle pode provocar desgaste prematuro. Da mesma maneira, utilizar uma válvula globo apenas como elemento de bloqueio em uma linha de alta vazão pode introduzir uma perda de carga desnecessária.

Por isso, a finalidade do processo deve orientar a decisão.

Como escolher uma válvula gaveta?

Antes de especificar a válvula, alguns dados precisam ser conhecidos.

Tipo de fluido

Informe:

• Composição;
• Corrosividade;
• Abrasividade;
• Presença de sólidos;
• Viscosidade.

Pressão

A válvula precisa atender à pressão de projeto e às condições de operação.

Temperatura

A temperatura influencia diretamente os materiais do corpo, componentes internos e vedações.

Diâmetro nominal

O tamanho precisa ser compatível com a tubulação e os demais componentes do sistema.

Material

A compatibilidade entre material e fluido é fundamental para evitar corrosão e falhas prematuras.

Tipo de conexão

A válvula gaveta pode ser fornecida em diferentes configurações, incluindo versões:

• Flangeadas;
• Roscadas;
• Soldáveis, conforme a construção.

A escolha depende do projeto da tubulação.

Frequência de operação

Uma válvula acionada diariamente possui exigências diferentes de outra utilizada apenas durante paradas programadas.

Acionamento

Determine se será:

• Manual;
• Com redutor;
• Elétrico;
• Pneumático;
• Hidráulico.

Manutenção da válvula gaveta

A durabilidade de uma válvula gaveta também depende das condições de instalação e manutenção.

Entre as verificações importantes estão:

• Vazamentos externos;
• Condição da gaxeta;
• Movimento da haste;
• Corrosão;
• Integridade do volante ou atuador;
• Vedação interna;
• Estado das conexões;
• Facilidade de abertura e fechamento.

Uma válvula que permanece muitos anos sem ser movimentada pode apresentar dificuldades quando finalmente precisar ser acionada.

Por isso, planos de manutenção podem incluir exercícios periódicos de operação, sempre respeitando os procedimentos da instalação e as recomendações do fabricante.

Erros comuns na escolha e utilização da válvula gaveta

Escolher apenas pelo diâmetro: Duas válvulas gaveta com o mesmo diâmetro podem possuir materiais, classes e características completamente diferentes.

Utilizar parcialmente aberta por longos períodos: Essa prática pode provocar erosão e desgaste dos componentes internos.

Ignorar o material de fabricação: Uma válvula incompatível com o fluido pode sofrer corrosão prematura.

Não considerar pressão e temperatura simultaneamente: A capacidade de operação de um material varia conforme a temperatura. Portanto, não se deve analisar somente a pressão nominal.

Comprar somente pelo menor preço: O custo inicial é apenas uma parte do custo total.

Uma falha em uma válvula pode resultar em:

• Vazamento;
• Parada de produção;
• Perda de produto;
• Horas de manutenção;
• Danos a equipamentos.

Por isso, procedência, documentação e suporte técnico também devem ser considerados.

Benefícios de uma válvula gaveta corretamente especificada

Quando a válvula gaveta é aplicada no serviço correto, proporciona benefícios importantes. Entre eles:

• Baixa perda de carga quando aberta;
• Isolamento eficiente da linha;
• Boa durabilidade;
• Disponibilidade para grandes diâmetros;
• Diferentes opções de materiais;
• Possibilidade de automação;
• Facilidade de integração a diversos sistemas industriais;
• Maior confiabilidade operacional.

Entretanto, esses benefícios dependem de uma escolha tecnicamente adequada.

Não existe uma válvula gaveta universal para água, vapor, óleo, produtos químicos e processos abrasivos. Cada aplicação precisa ser analisada individualmente.

Válvula gaveta: tradição e eficiência no isolamento

A válvula gaveta é uma das soluções mais tradicionais e eficientes para isolamento de tubulações industriais. Sua principal vantagem está na capacidade de proporcionar baixa resistência ao fluxo quando totalmente aberta e bom bloqueio quando completamente fechada.

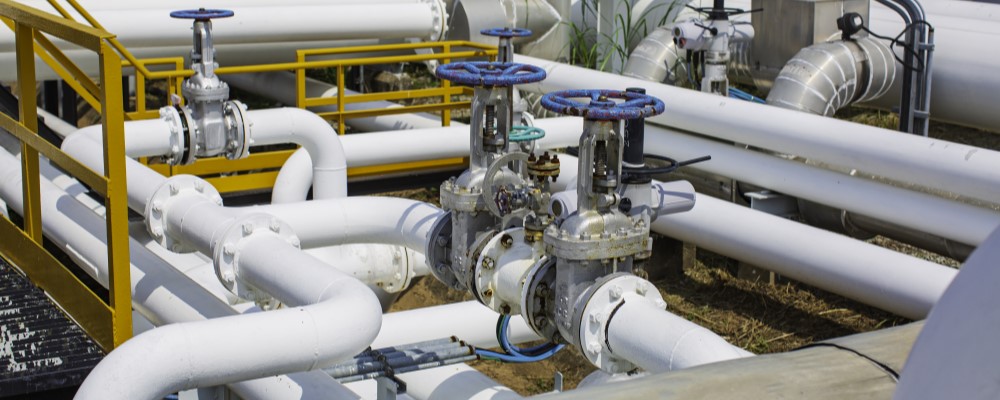

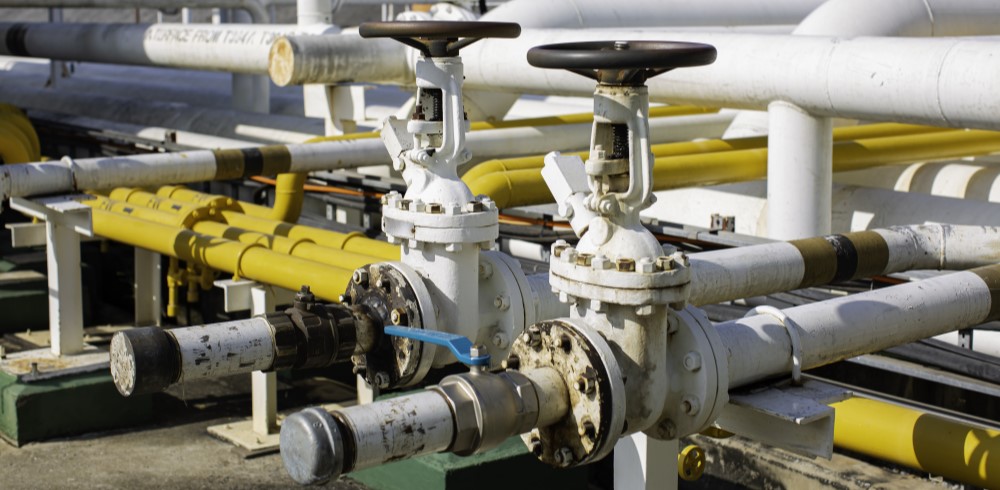

Por isso, a válvula gaveta é amplamente utilizada em sistemas de água, vapor, óleo, gases e utilidades industriais, além de estar presente em setores como mineração, siderurgia, saneamento, papel e celulose, energia e óleo e gás.

Entretanto, sua correta utilização é fundamental. A válvula gaveta deve ser empregada principalmente para bloqueio, e não para controle contínuo de vazão.

Além disso, fatores como fluido, pressão, temperatura, diâmetro, material, tipo de conexão e frequência de acionamento precisam ser considerados antes da compra.

Quando corretamente especificada, uma válvula gaveta oferece segurança, durabilidade, baixa perda de carga e confiabilidade para a operação.

Precisa de válvula gaveta para sua aplicação?

Está buscando válvula gaveta para um projeto, manutenção ou reposição industrial? Conte com uma empresa especializada em válvulas, flanges, conexões e acessórios industriais. Nossa equipe pode auxiliar na definição do material, diâmetro, classe, conexão e configuração mais adequados para as condições da sua operação.

Entre em contato, envie os dados da aplicação e solicite um orçamento para válvula gaveta.
