As conexões forjadas são componentes fundamentais em sistemas de tubulação que operam sob condições mais exigentes de pressão, temperatura e esforço mecânico. Elas aparecem com frequência em instalações industriais compactas, linhas auxiliares, sistemas de vapor, óleo, gases, produtos químicos e diferentes redes pressurizadas.

Sua principal característica está no processo de fabricação. Em vez de serem produzidas apenas por fundição, as conexões forjadas passam por conformação mecânica do metal, o que favorece uma estrutura mais resistente e adequada para aplicações severas.

Por isso, engenheiros, compradores industriais e profissionais de manutenção utilizam conexões forjadas em situações nas quais a confiabilidade do sistema precisa ser elevada e o espaço de instalação é limitado.

Neste artigo, mostramos onde aplicar conexões forjadas, quais vantagens elas oferecem, os principais tipos disponíveis e o que considerar antes de especificá-las.

O que caracteriza uma conexão forjada?

A conexão forjada nasce a partir de um material metálico submetido a esforços de compressão para adquirir determinada forma. Depois do forjamento, o fabricante realiza etapas de:

• Usinagem;
• Preparação das extremidades;
• Rosqueamento;
• Tratamentos térmicos, quando necessários;
• Inspeções;
• Controle dimensional;
• Identificação e rastreabilidade.

Esse processo permite produzir componentes compactos e resistentes para interligar trechos de tubulação. Entre os modelos mais comuns estão:

• Cotovelos;
• Tês;
• Luvas;
• Meias-luvas;
• Uniões;
• Bujões;
• Caps;
• Cruzetas.

Cada peça cumpre uma função específica dentro do sistema.

Por que utilizar conexões forjadas?

A principal razão para utilizar conexões forjadas está na combinação entre resistência mecânica, dimensões compactas e possibilidade de aplicação em sistemas de alta pressão. Em tubulações de pequeno diâmetro, principalmente em áreas industriais com grande concentração de equipamentos, essas características fazem diferença.

As conexões forjadas também oferecem uma ampla variedade de materiais e classes, permitindo adequar o componente às condições do processo. Entre os benefícios estão:

• Boa resistência mecânica;
• Aplicação em sistemas pressurizados;
• Construção compacta;
• Diversidade de materiais;
• Diferentes tipos de conexão;
• Facilidade de integração a sistemas industriais;
• Boa confiabilidade quando corretamente especificadas.

Principais aplicações das conexões forjadas

As conexões forjadas estão presentes em diferentes setores e serviços industriais, como por exemplo:

Sistemas de vapor

Linhas de vapor exigem componentes capazes de trabalhar com pressão e temperatura elevadas. As conexões forjadas podem ser utilizadas em:

• Drenos;
• Linhas auxiliares;
• Instrumentação;
• Sistemas de condensado;
• Ramais de vapor;
• Conexões de equipamentos.

Nesse tipo de aplicação, material, classe, espessura e forma de conexão precisam estar de acordo com o projeto.

Redes de óleo

Sistemas de lubrificação e linhas de óleo também utilizam conexões forjadas. Elas podem integrar:

• Unidades hidráulicas;
• Sistemas de lubrificação;
• Skids;
• Linhas de combustível;
• Equipamentos industriais.

A escolha do material deve considerar temperatura, viscosidade e composição do óleo.

Sistemas de ar comprimido

Em redes de ar comprimido, conexões forjadas podem ser aplicadas em linhas de maior pressão ou pontos que exigem construção mais robusta. São utilizadas em:

• Compressores;
• Skids;
• Instrumentação;
• Ramais industriais;
• Sistemas auxiliares.

Indústria química e petroquímica

A indústria química utiliza conexões forjadas em linhas com diferentes fluidos. Entre as aplicações estão:

• Produtos químicos;
• Solventes;
• Utilidades;
• Vapor;
• Gases;
• Sistemas auxiliares.

Nesse segmento, a compatibilidade química do material assume papel fundamental. Nem toda conexão em aço carbono, por exemplo, será adequada para qualquer produto químico.

Mineração

Na mineração, as conexões forjadas aparecem principalmente em sistemas auxiliares. Podem ser utilizadas em:

• Linhas hidráulicas;
• Ar comprimido;
• Lubrificação;
• Água industrial;
• Produtos químicos;
• Instrumentação.

Em linhas com polpas minerais abrasivas, entretanto, o projeto deve avaliar se esse tipo de conexão é adequado ao nível de desgaste esperado.

Siderurgia

A siderurgia possui grande quantidade de redes auxiliares e sistemas pressurizados. As conexões forjadas podem integrar:

• Vapor;
• Água;
• Óleo;
• Ar comprimido;
• Gases industriais;
• Sistemas hidráulicos.

A robustez e a construção compacta favorecem sua utilização em áreas com grande concentração de equipamentos.

Papel e celulose

Em plantas de papel e celulose, as conexões forjadas podem aparecer em:

• Linhas de vapor;
• Condensado;
• Água industrial;
• Óleo;
• Produtos químicos;
• Sistemas auxiliares.

Como esses processos podem envolver ambientes corrosivos, o material precisa ser selecionado de acordo com o fluido e a condição de operação.

Óleo e gás

No setor de óleo e gás, as conexões forjadas ocupam posição importante em sistemas de alta pressão e linhas auxiliares. Podem estar presentes em:

• Refinarias;
• Estações de processamento;
• Terminais;
• Sistemas de instrumentação;
• Linhas de processo;
• Unidades auxiliares.

Nessas aplicações, documentação, rastreabilidade, materiais e requisitos normativos merecem atenção especial.

Geração de energia

Usinas e sistemas de geração também utilizam conexões forjadas em:

• Vapor;
• Condensado;
• Óleo;
• Água;
• Instrumentação;
• Drenagem.

Temperatura e pressão precisam ser analisadas simultaneamente antes da especificação.

Quais são os principais tipos de conexões forjadas?

A variedade de formatos permite atender diferentes necessidades de montagem.

Cotovelo forjado: O cotovelo altera a direção da tubulação, sendo os ângulos mais comuns:

• 45°;
• 90°.

Esse componente é utilizado quando a linha precisa contornar estruturas ou se conectar a equipamentos posicionados em outra direção.

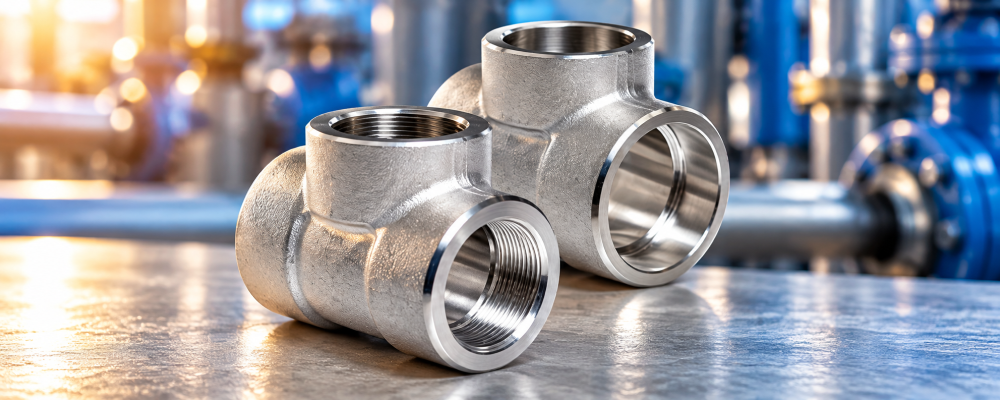

Tê forjado: O tê cria uma derivação a partir da linha principal. Pode ser encontrado nas versões:

• Tê igual;
• Tê de redução.

É muito utilizado em ramais industriais e sistemas auxiliares.

Luva forjada: A luva conecta dois trechos de tubulação em linha reta. Pode apresentar diferentes configurações de conexão e diâmetro.

Meia-luva: A meia-luva é utilizada para criar pontos de derivação ou conexão em tubos, vasos e equipamentos. É bastante comum em instrumentação e tomadas auxiliares.

União forjada: A união permite desmontar uma parte da linha sem necessidade de cortar ou girar grandes trechos da tubulação. É útil em pontos que exigem manutenção frequente.

Bujão forjado: O bujão fecha aberturas ou pontos de conexão. Pode ser utilizado em:

• Drenos;
• Inspeções;
• Tomadas;
• Linhas temporariamente inativas.

Cap forjado: O cap fecha a extremidade de uma tubulação. É uma solução simples para finalizar ou isolar um trecho.

Conexões forjadas roscadas

As conexões forjadas roscadas utilizam rosca para união com o tubo ou outro componente. Essa configuração oferece vantagens como:

• Montagem sem soldagem;
• Facilidade de desmontagem;
• Instalação rápida;
• Aplicação em linhas auxiliares.

Entretanto, é fundamental verificar o padrão da rosca. Misturar padrões diferentes pode gerar problemas de encaixe e vedação. Além disso, em sistemas sujeitos a vibração intensa, fluidos perigosos ou condições cíclicas severas, o projeto deve avaliar se uma conexão roscada é realmente adequada.

Conexões forjadas socket weld

As conexões socket weld utilizam encaixe e solda. O tubo entra em um alojamento interno da conexão e recebe uma solda externa. Entre suas vantagens estão:

• Construção compacta;
• Boa resistência mecânica;
• Aplicação em alta pressão;
• Boa confiabilidade em sistemas industriais.

A montagem, entretanto, exige procedimento adequado. A preparação incorreta pode provocar tensões, falhas de solda ou desalinhamento.

Classes das conexões forjadas

As conexões forjadas são encontradas em diferentes classes. Em aplicações roscadas, são comuns classes como:

• 2000;
• 3000;
• 6000.

Para conexões socket weld, são encontradas classes como:

• 3000;
• 6000;
• 9000.

Esses números não devem ser interpretados como uma pressão máxima direta de operação. Já a capacidade real depende de fatores como:

• Material;
• Temperatura;
• Espessura do tubo;
• Código de projeto;
• Tipo de conexão;
• Condições operacionais.

Por isso, a classe precisa ser analisada em conjunto com toda a especificação da linha.

Principais materiais das conexões forjadas

A seleção do material deve considerar fluido, pressão, temperatura e ambiente.

Aço carbono: O aço carbono é amplamente utilizado em conexões forjadas para:

• Água;
• Vapor;
• Óleo;
• Ar comprimido;
• Fluidos compatíveis.

Apresenta boa relação entre resistência e custo.

Aço inoxidável: As conexões forjadas em aço inoxidável são utilizadas quando a aplicação exige maior resistência à corrosão. Podem aparecer em:

• Processos químicos;
• Papel e celulose;
• Alimentos;
• Farmacêutica;
• Ambientes corrosivos.

Aço-liga: O aço-liga pode ser selecionado para aplicações envolvendo temperaturas elevadas ou condições mecânicas específicas. É comum em:

• Geração de energia;
• Refinarias;
• Sistemas térmicos;
• Linhas de vapor.

Ligas especiais: Em ambientes mais severos, podem ser necessários materiais como:

• Duplex;
• Superduplex;
• Ligas de níquel;
• Outras ligas especiais.

A escolha precisa seguir as condições reais do processo.

Quais são as principais vantagens das conexões forjadas?

Alta resistência mecânica: O processo de forjamento contribui para uma estrutura adequada a serviços industriais exigentes. Essa característica torna as conexões especialmente interessantes em sistemas pressurizados.

Construção compacta: As conexões ocupam pouco espaço. Por isso, funcionam bem em:

• Skids;
• Áreas congestionadas;
• Unidades compactas;
• Instrumentação;
• Máquinas.

Boa aplicação em alta pressão Classes elevadas permitem utilizar essas conexões em sistemas que trabalham sob pressão significativa, desde que todo o conjunto esteja corretamente dimensionado.

Diversidade de configurações: A variedade de cotovelos, tês, luvas, uniões e outros componentes facilita a criação de diferentes arranjos.

Diferentes opções de materiais: A disponibilidade de aço carbono, inoxidável, aço-liga e materiais especiais amplia o campo de aplicação.

Facilidade de manutenção em determinados sistemas: Uniões e conexões roscadas podem facilitar desmontagens e substituições.

Confiabilidade da instalação: Quando o comprador seleciona produtos com procedência, material certificado e dimensões corretas, as conexões ajudam a manter a integridade do sistema ao longo da operação.

Conexões forjadas ou conexões soldadas de topo?

As duas soluções possuem aplicações diferentes. As conexões forjadas são muito utilizadas em:

• Pequenos diâmetros;
• Alta pressão;
• Instalações compactas;
• Linhas auxiliares.

Já as conexões soldadas de topo aparecem com frequência em:

• Diâmetros maiores;
• Linhas principais;
• Sistemas de processo;
• Tubulações que exigem continuidade interna.

Não existe uma opção universalmente superior e, por isso, o projeto deve considerar:

• Diâmetro;
• Pressão;
• Temperatura;
• Fluido;
• Layout;
• Manutenção;
• Código aplicável.

O que avaliar antes de comprar conexões forjadas?

A compra deve partir de uma especificação completa, por isso, verifique:

• Tipo da conexão;
• Diâmetro nominal;
• Classe;
• Material;
• Tipo de extremidade;
• Padrão de rosca;
• Pressão;
• Temperatura;
• Fluido;
• Norma;
• Quantidade;
• Necessidade de certificado;
• Rastreabilidade.

Quanto mais completas forem essas informações, menor será o risco de adquirir um componente incompatível com a instalação.

Erros comuns na escolha das conexões forjadas

Comprar apenas pelo diâmetro: O mesmo diâmetro pode existir em diferentes classes, materiais e configurações.

Ignorar a classe: Uma conexão incompatível com as condições do sistema pode comprometer a segurança.

Misturar padrões de rosca: Roscas diferentes podem aparentar encaixe inicial, mas não garantem montagem correta.

Escolher o material apenas pelo preço: Um material inadequado pode sofrer corrosão ou degradação prematura.

Não solicitar documentação: Em aplicações críticas, certificados e rastreabilidade são fundamentais.

Desconsiderar a temperatura: A capacidade de pressão dos componentes pode variar conforme a temperatura.

Como as conexões forjadas contribuem para sistemas industriais mais confiáveis?

As conexões forjadas oferecem uma combinação importante de resistência mecânica, construção compacta e variedade de materiais e configurações. Essas características explicam sua ampla utilização em sistemas de vapor, óleo, ar comprimido, água, gases, produtos químicos e linhas auxiliares de diferentes segmentos industriais.

Entretanto, os benefícios dependem diretamente da especificação correta. Diâmetro, classe, material, pressão, temperatura, fluido e tipo de conexão precisam trabalhar em conjunto.

Quando esses fatores estão alinhados, as conexões forjadas ajudam a reduzir falhas, facilitar a montagem e aumentar a confiabilidade da instalação. Se sua empresa precisa de conexões forjadas para manutenção, projeto ou reposição industrial, conte com uma equipe especializada em válvulas, flanges, conexões e acessórios. Envie as especificações da sua linha e solicite um orçamento com os componentes adequados para sua operação.
